地盤改良施工支援システム「Tarpos 3D」
2022/02/01 更新-
-

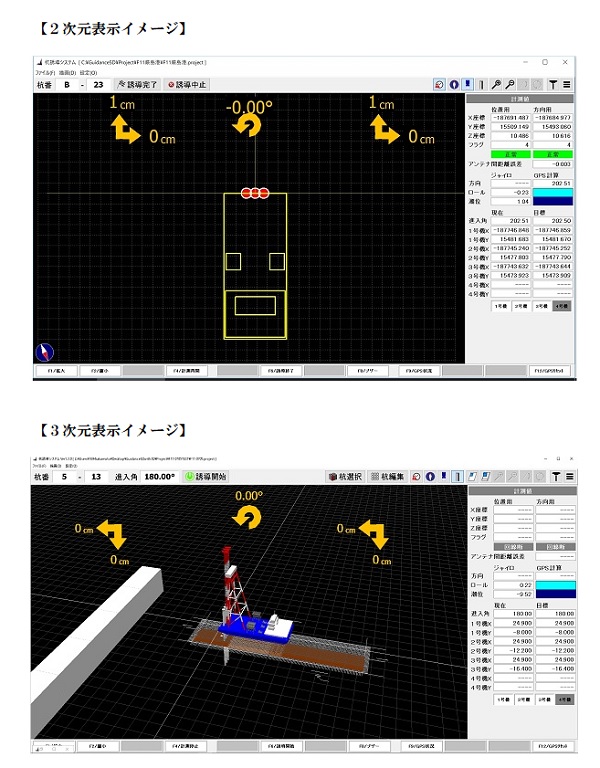

2次元表示イメージと3次元表示イメージ
NETIS登録番号：KTK-200015-A
概要

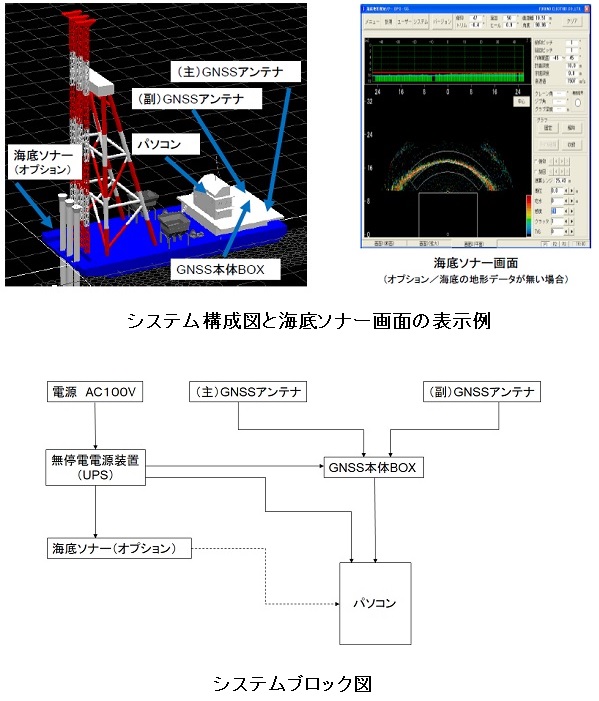

GNSSから2D+3D位置情報を取得し、平面+3D表示で杭芯を誘導する地盤改良システム。
新規性
・作業員によるTS測量や目杭を事前に打ち、誘導員による地盤改良機の誘導から、GNSSから2D+3D位置情報を取得し、平面+3D表示で杭芯を誘導する地盤改良システムに変えた。
期待される効果（詳細）
・作業員によるTS測量や目杭を事前に打ち、誘導員による地盤改良機の誘導から、GNSSから2D+3D位置情報を取得し、平面+3D表示で杭芯を誘導する地盤改良システムに変えたことにより、
1）3次元表示等を確認しながら、オペレータの技量や経験に関係なく容易に操作できるため、施工性の向上が図れる。
2）3次元表示が可能となり、水平方向の視認性が向上することで、手戻りのない精度の高い誘導が可能となるため、施工精度の向上が図れる。
3）作業船位置、杭芯位置、海底情報、地形情報が可視化できるため、安全性の向上が図れる。
4）ICT地盤改良工（施工履歴データを用いた出来形管理要領）にも適用できるため、情報化が図れる。
1）3次元表示等を確認しながら、オペレータの技量や経験に関係なく容易に操作できるため、施工性の向上が図れる。
2）3次元表示が可能となり、水平方向の視認性が向上することで、手戻りのない精度の高い誘導が可能となるため、施工精度の向上が図れる。
3）作業船位置、杭芯位置、海底情報、地形情報が可視化できるため、安全性の向上が図れる。
4）ICT地盤改良工（施工履歴データを用いた出来形管理要領）にも適用できるため、情報化が図れる。
適用条件
① 自然条件
・波浪時以外の雨天時でも誘導は可能。
② 現場条件
・GNSS受信機の動作気温範囲は、-20～55C゜である。
・GNSS衛星を安定して受信できるように上空視界が開いている場所。
・RTK-GNSS測位で行うため、補正情報（無線、携帯電話等）が安定して受信できる場所。
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
・波浪時以外の雨天時でも誘導は可能。
② 現場条件
・GNSS受信機の動作気温範囲は、-20～55C゜である。
・GNSS衛星を安定して受信できるように上空視界が開いている場所。
・RTK-GNSS測位で行うため、補正情報（無線、携帯電話等）が安定して受信できる場所。
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
施工事例・施工実績
施工手順
