セパレートショット工法
2025/10/07 更新-
-
-

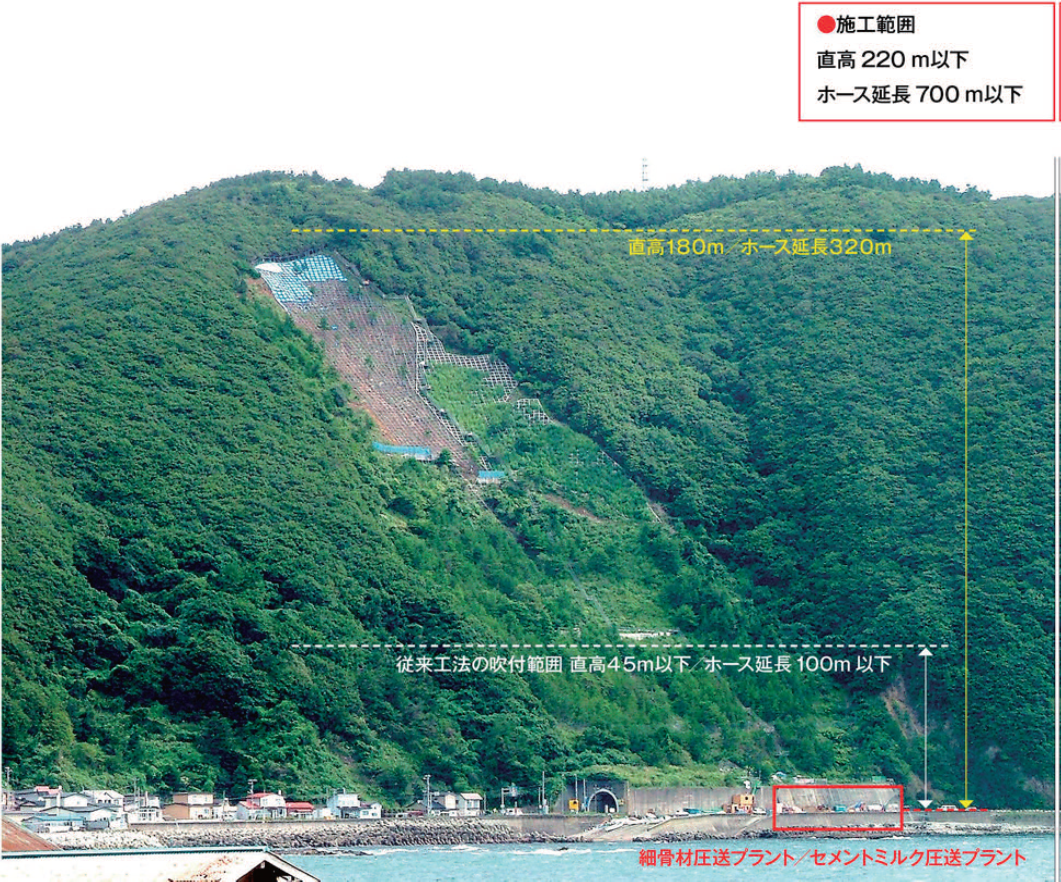

施工中写真
-
直高200m ／ホース延長500mの施工現場
NETIS登録番号：CB-030090-VE（旧登録）
概要
セパレートショット工法は、従来困難であった長距離・高揚程でのモルタル吹付を可能にした吹付システムである。
細骨材とセメントミルクを別々に圧送することにより、圧送時の課題であった材料分離・強度低下を解決し、安定した高品質のモルタル吹付が可能である。
新規性

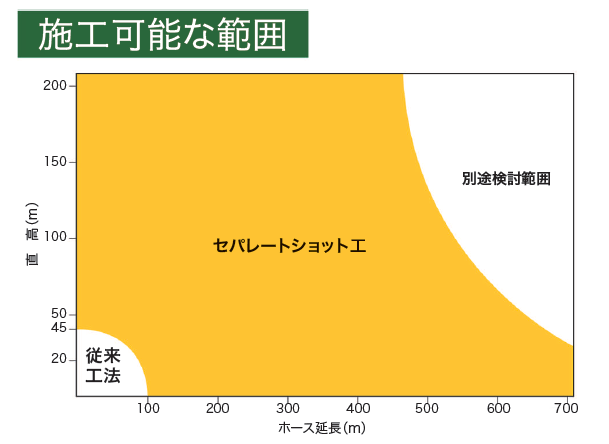

・従来工法では施工機械の移動をやむなくされていた長距離（ホース延長700m以内）、高揚程（直高220m以下）の吹付が機械の移動をすることなく施工できる
・施工のり面まで材料を別々に圧送し、施工のり面手前で混合して吹き付けるため、材料分離がなく品質の安定した吹付を実現
・施工のり面まで材料を別々に圧送し、施工のり面手前で混合して吹き付けるため、材料分離がなく品質の安定した吹付を実現
期待される効果
・機械移動の必要がなく、再移動による機械の組み立て解体等の仮設コストの低減が図れる
・吹付機械の解体、移動、設置、仮設ステージ等を必要とせず、工期の短縮が図れる
・吹付機械の解体、移動、設置、仮設ステージ等を必要とせず、工期の短縮が図れる
適用条件
・のり面勾配 ： 1：0.5より緩い勾配
・直高 ： 220m以下
・ホース延長 ： 700m以下
・直高 ： 220m以下
・ホース延長 ： 700m以下
| 特 徴 |
１．施工範囲が大幅拡大
長距離・高揚程に対応しているため、施工範囲が大幅に拡大
２．高品質
吹付け直近で混合するため、品質の安定した密実性の高いモルタルが得られる。
３．コスト縮減・工期短縮
吹付けプラントの移設や交通規制等が不要なため、コスト縮減と工期短縮が図れる。

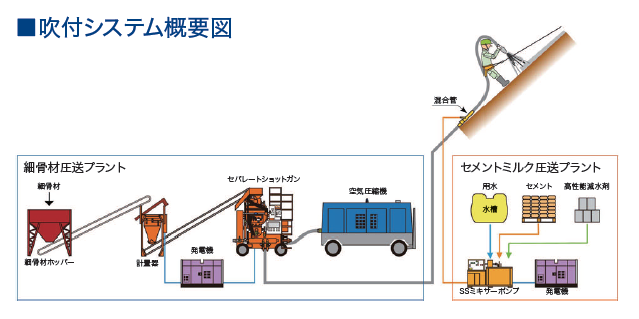

| 吹付システム概要図 |

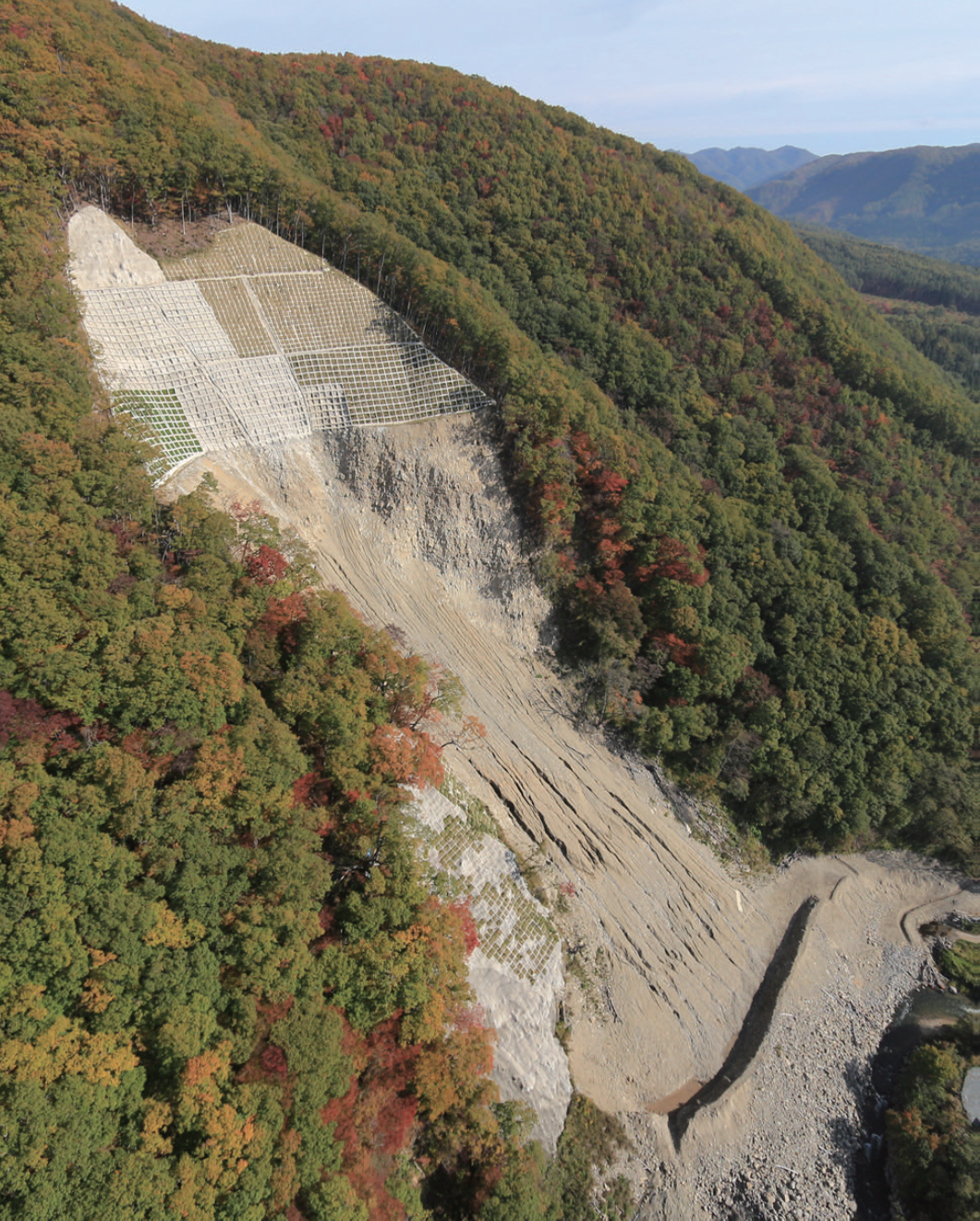

施工中写真
施工事例・施工実績

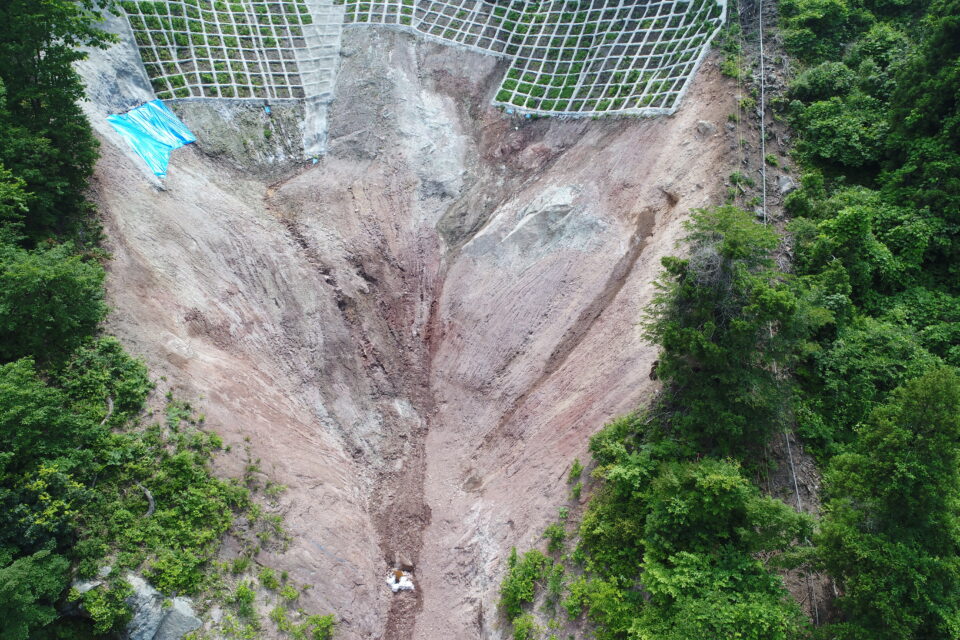

施工前

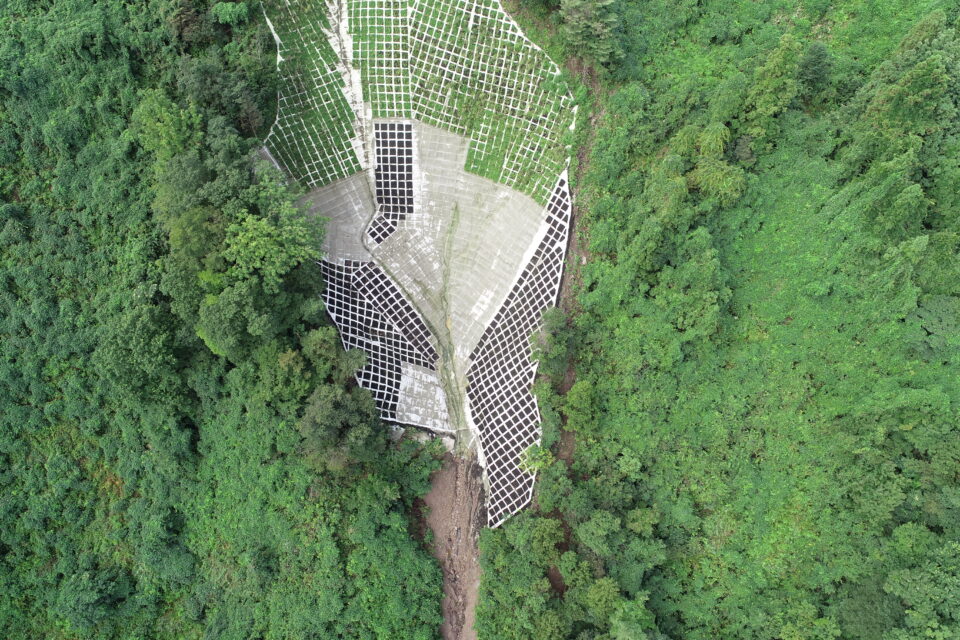

施工後 3ヶ月
工事採用実績
- 国
- 20件
- 公
- 232件
- 他
- 17件
代表的な公共工事実績
| 発注者名 | 富山県 新川農林振興センター |
|---|---|
| 工事名称 | 復旧治山山腹工事 |
| 施工場所 | 富山県 |
| 対象工事の目的 | 治山 |
| 施工年度 | 2019(H31)年7月 |
| 施工後の評価 | 3年間の継続したセパレートショット工法の事例。簡易法枠工はソイルクリートMタイプ1500を施工。 |
