BKU防食工法
2025/03/07 更新-

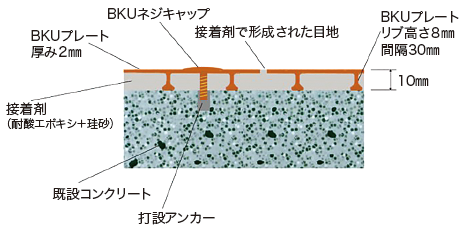

BKU断面図
-

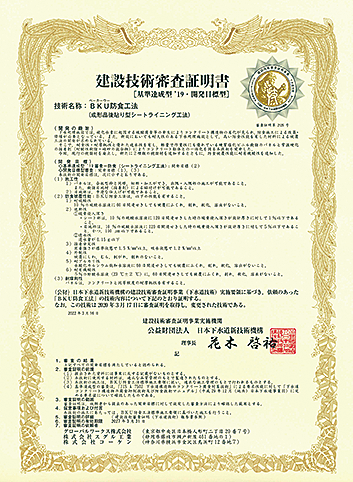

建設技術審査証明書
-

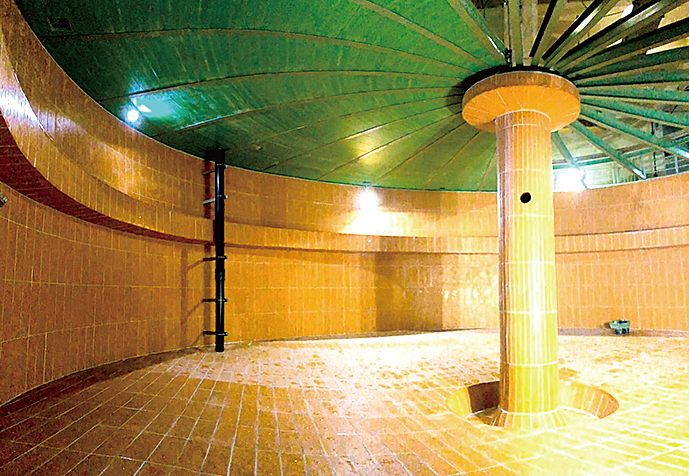

施工例① 都下水水再生センター汚泥貯留槽（改修：成形品 後貼り工法）
-

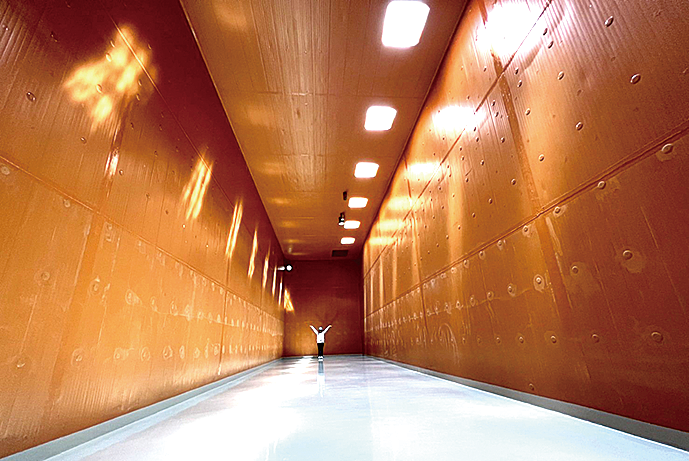

施工例② 某ビール工場曝気槽（新設：型枠工法）
-
詳細はQRコード参照
概要
コンクリートと同等程度の強度特性を持ち、かつ高耐食性が可能である硬質塩化ビニル樹脂成型板（BKU パネル）を防食被覆層とし、接着剤（珪砂を混合した耐酸エポキシ樹脂）で貼り付けるシートライニング工法である。
BKU パネル（以下「パネル」という）は厚さ2㎜のパネル裏面に30㎜間隔に高さ8㎜のリブを立て接着性を高めた板材で、耐酸エポキシ樹脂による接着強度に加え、アンカーボルトによって確実に固定され、コンクリート躯体との一体化を図ることが可能である。
BKU 防食工法は2020年3月に「成型品後張り型シートライニング工法」として「建設技術審査証明書」を取得している。（発行：（公財）日本下水道新技術機構）
期待される効果
1．優れた経済性
・ 防食被覆層の耐久性と耐酸性の信頼性が高いことから、補修工事が長期間不要となり維持管理費が削減できる。
・パネルの対応年数は50年である。
・ 同工法の性能保証は15年まで対応しており、ライフサイクルコストの大きな削減となる。
2．高い耐久性
・ 化学的（接着剤）及び物理的（アンカー）にパネルを貼り付けることから剥離を生じず、長期間防食効果を保つことができる。
3．施工が容易
・塗布型ライニング工法の経験で施工が可能である。
・パネルはベビーサンダーで現場加工可能である。
・標準寸法
幅300㎜×長900㎜×厚2㎜（リブ8㎜）
重量：約1kg／枚
■用途
・防食性能 耐酸性 下水道処理施設
温泉排水処理施設
鉱山排水処理施設
耐硫酸塩 漬物タンク
海洋構造物
・平滑性能 流速・流量対策用施設
・耐摩耗性 落差用水路製品等
■施工フロー
1．接着剤埋込作業
↓
2．アンカーボルト打設
↓
3．プライマー及び接着剤塗布
↓
4．BKU パネル貼り付け
↓
5．押さえ型枠取り付け
↓
6．BKU キャップ取り付け
↓
7．完成
