大口径管密閉型推進工法「スーパーマルチモール工法」
2025/07/28 更新-

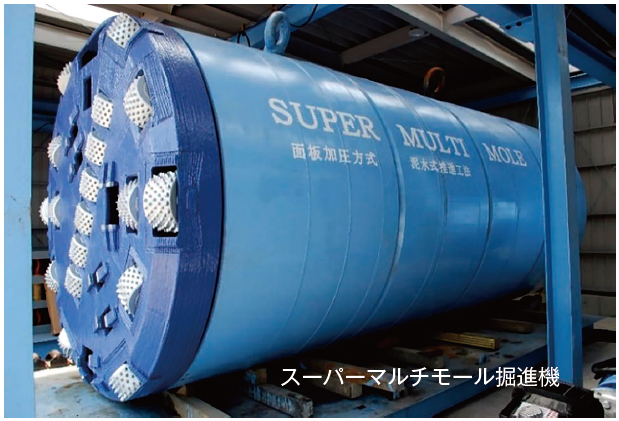

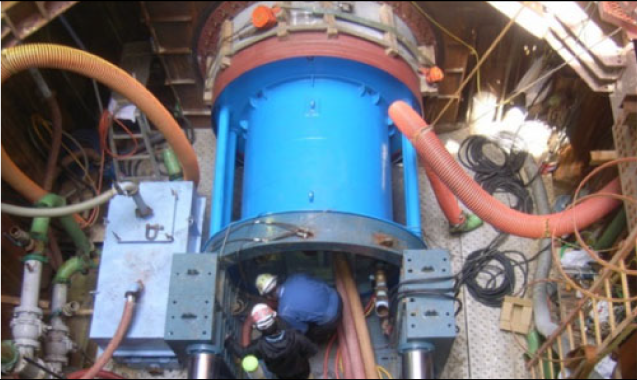

掘進機本体
-
泥水加圧方式と面板加圧方式の2方式併用
-
掘進機内部よりビット交換可能
-

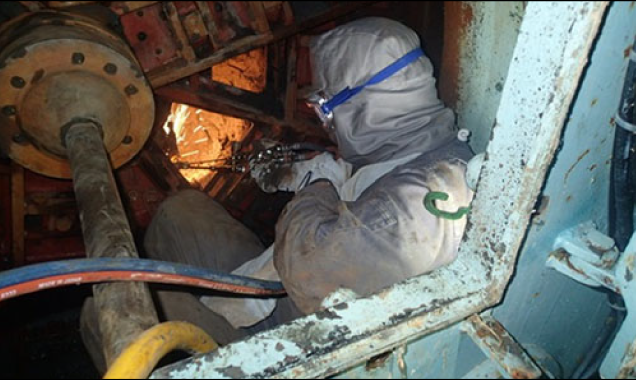

掘進機内部から障害物を除去
-

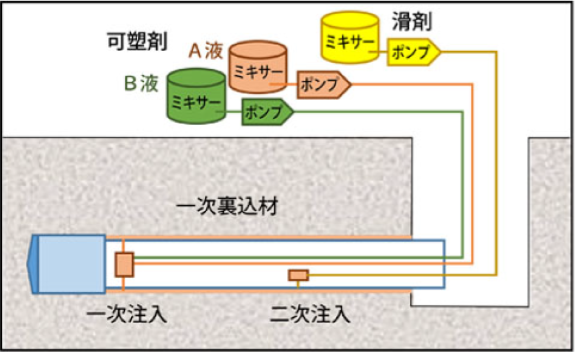

塑性滑材で地山の崩落を防止
NETIS登録番号：QS-240021-A
概要
スーパーマルチモール工法は、呼び径φ2000㎜～φ3000㎜の大口径推進管を押し管とした推進工事を主体としているが、同径程度のシールド工事も施工可能な工法である。
完全密閉型の掘進機を使用しており、推進中は遠隔操作により掘進機内は無人で施工可能。
地下水圧が10m以上あるような深いところでの推進工事であっても安心して施工できるように、切羽保持は泥水加圧方式と面板加圧方式の2方式併用。
従来技術
泥水式推進工法（従来型の掘進機）
公的評価番号等
NETIS：QS-240021-A
新規性

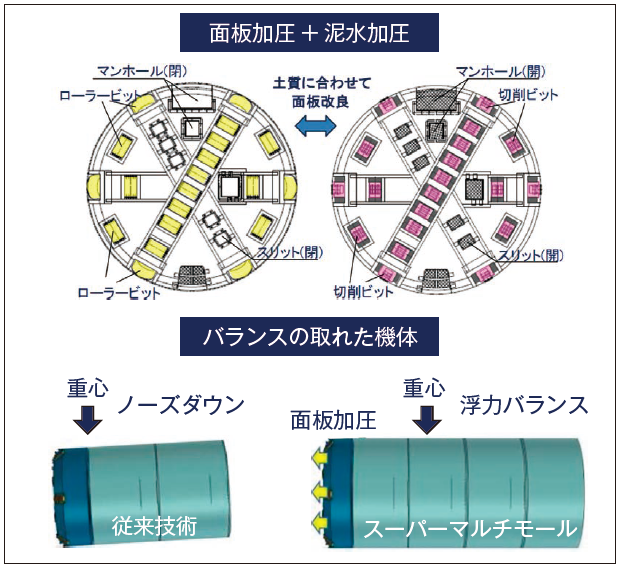

■従来の掘進機に比べ、カッター駆動軸を外側に配置し、
多連モーターと外周駆動方式で強大な破砕能力を発揮する。
■従来の掘進機に比べ、掘進機の前方にあった重心を中央付近に変更した。
■従来の掘進機に比べ、圧気設備を併用することにより、
ビットの交換や障害物の撤去が容易に出来るようになった。
■従来の掘進機に比べ、面板加圧方式で掘削量を抑制し、取り込み過多を防ぐことが出来るようになった。
多連モーターと外周駆動方式で強大な破砕能力を発揮する。
■従来の掘進機に比べ、掘進機の前方にあった重心を中央付近に変更した。
■従来の掘進機に比べ、圧気設備を併用することにより、
ビットの交換や障害物の撤去が容易に出来るようになった。
■従来の掘進機に比べ、面板加圧方式で掘削量を抑制し、取り込み過多を防ぐことが出来るようになった。
期待される効果
■掘削能力が高いため、日進量の増加による工程の短縮および経済性が向上する。
■掘進機の前方にあった重心を中央付近に変更したことで、
ノーズダウンが軽減してバランスの取れた掘進が可能となり施工性が向上した。
■掘進機内部から障害物を撤去できるため、障害物発生時の工程への影響軽減が期待できる。
■掘進機の前方にあった重心を中央付近に変更したことで、
ノーズダウンが軽減してバランスの取れた掘進が可能となり施工性が向上した。
■掘進機内部から障害物を撤去できるため、障害物発生時の工程への影響軽減が期待できる。
適用条件
■適用可能延長（Ｌ＝１㎞ 程度）
（ φ2000、φ2200、φ2400、φ2600、φ2800、φ3000）
■対象土質
自沈する超軟弱地盤から硬岩・巨礫玉石層まで全土質で施工可能
■対象工種
上水道、下水道、パイプライン、水力発電豪雨対策（貯留管・放流管・河川のバイパス菅）
【特に効果の高い範囲】
■硬い地盤と軟弱地盤のような互層地盤の著しい土質の変化に対応可能
■岩盤での曲線推進や長距離推進
■障害物（鋼矢板、H 型鋼、コンクリート、木片等）が予想される地層
（ φ2000、φ2200、φ2400、φ2600、φ2800、φ3000）
■対象土質
自沈する超軟弱地盤から硬岩・巨礫玉石層まで全土質で施工可能
■対象工種
上水道、下水道、パイプライン、水力発電豪雨対策（貯留管・放流管・河川のバイパス菅）
【特に効果の高い範囲】
■硬い地盤と軟弱地盤のような互層地盤の著しい土質の変化に対応可能
■岩盤での曲線推進や長距離推進
■障害物（鋼矢板、H 型鋼、コンクリート、木片等）が予想される地層
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮
- 安全性
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 2件
- 民
- 1件
代表的な公共工事実績
| 発注者名 | 福山市役所 |
|---|---|
| 工事名称 | 森脇ポンプ場築造工事 |
| 施工場所 | 広島県福山市御幸町 |
| 対象工事の目的 | 豪雨による浸水対策として雨水排水機能を有した処理施設の建設 |
| 施工年度 | 2024年度 |
主な工事実績
| 発注者名 | 施工年度 | 工事名称 | 用途 |
|---|---|---|---|
| （株）INPEX | 2022年度 | 東京ライン・松本ライン東御市本海野地内復旧工事 | 豪雨により被災した天然ガスパイプラインの復旧 |
| 広島市役所 | 2021年度 | 吉島地区下水道築造31－1号工事 | 公共下水道の管渠布設 |
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
