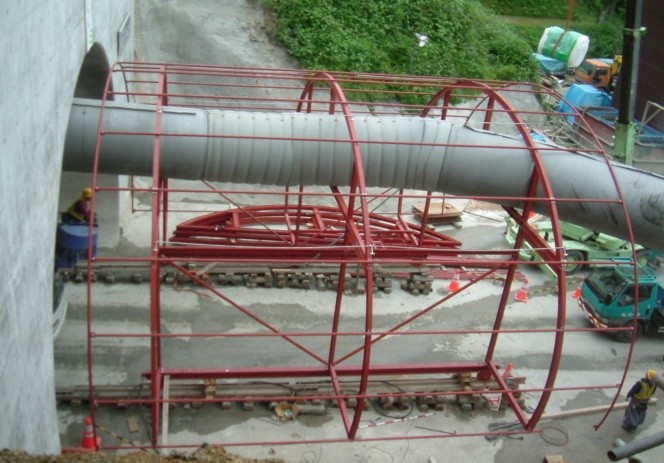

トンネルミスト骨組み
-

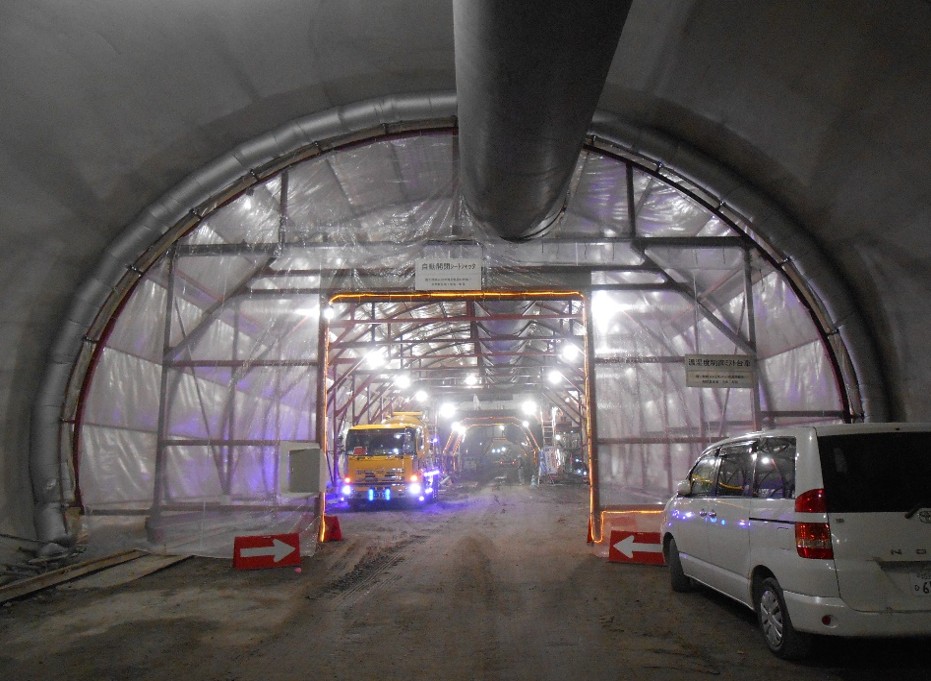

トンネルミスト妻部用トンネルパーテーション
-

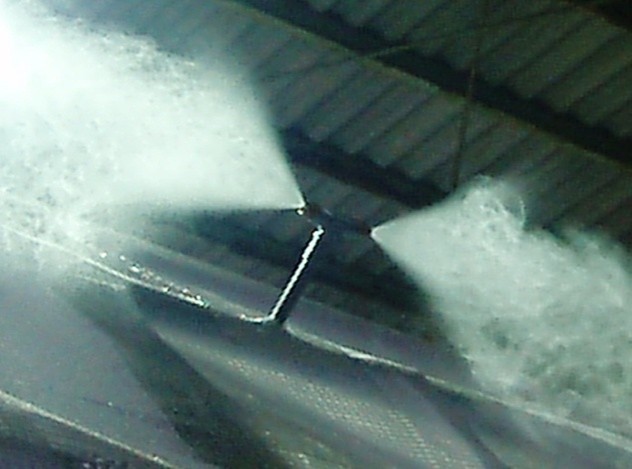

噴霧状況、ノズル概要
-

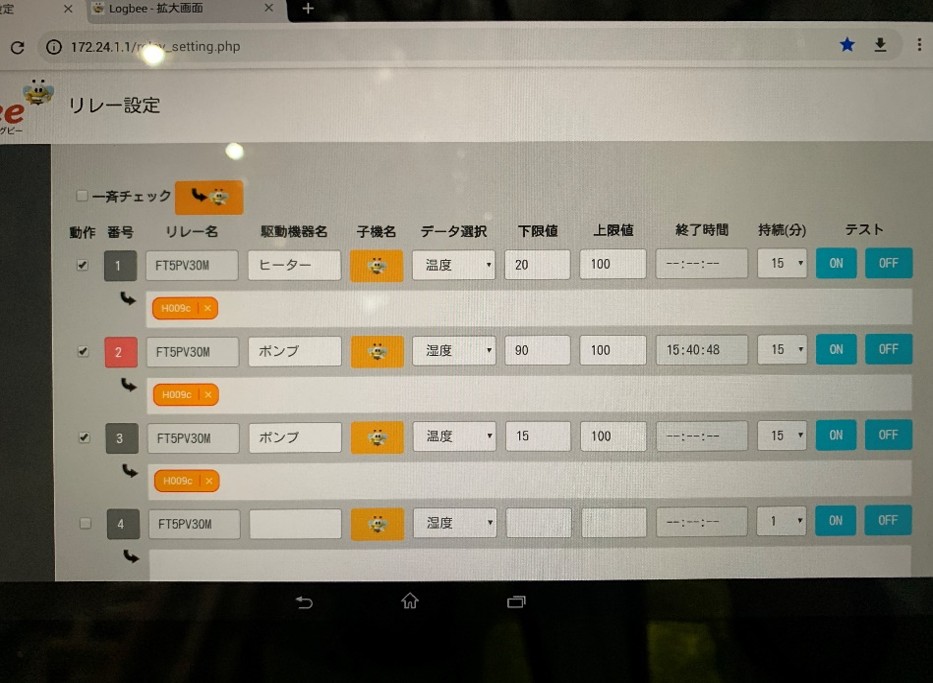

管理値パネル
-

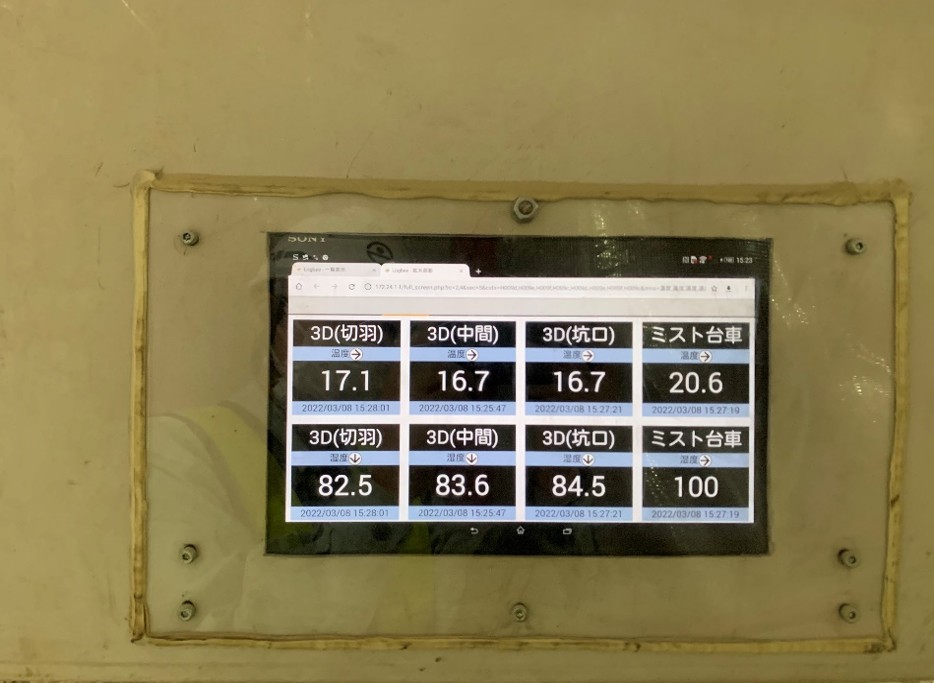

温湿度パネル
概要
セントル脱型後のコンクリートを湿潤・保温養生することで初期強度の発現を
推進し、ひび割れ抑制を主眼としている。
覆工コンクリートの品質、耐久性を向上させる目的の養生システム技術である。
新規性
【トンネルミスト ： 湿潤・保温養生機能を特徴とする養生台車】
①覆工表面から400㎜程度離して本体骨組みを設置し、外周部全面にシートを張り、
シート外側には水を霧状に噴霧可能なノズルを設置する。
②トンネルミスト端部はエアバルブを送風機により拡げて、覆工コンクリトーと
シートで囲まれた空間を密閉状態とする。
③覆工コンクリートを端部のエアバルブと全面に覆ったシートにより密閉した状態
で、設置したノズルから微細な霧状の水を噴霧する。
覆工表面を直接噴霧することで、標準養生に近い環境とすることが可能である。
①覆工表面から400㎜程度離して本体骨組みを設置し、外周部全面にシートを張り、
シート外側には水を霧状に噴霧可能なノズルを設置する。
②トンネルミスト端部はエアバルブを送風機により拡げて、覆工コンクリトーと
シートで囲まれた空間を密閉状態とする。
③覆工コンクリートを端部のエアバルブと全面に覆ったシートにより密閉した状態
で、設置したノズルから微細な霧状の水を噴霧する。
覆工表面を直接噴霧することで、標準養生に近い環境とすることが可能である。
期待される効果
技術内容
【温・湿度管理装置】
1、計測機は、温度・湿度・照度の環境データを無線で子機から親機に送信し、親機に
接続したパソコンでデータをリアルタイムで一元管理することができる。
超小型で低消費電力のデータロガーを使用している。
2、覆工コンクリート面とミスト台車との密閉空間内の温度・湿度を計測し、管理設定
した温度・湿度の下限値を逸脱した時点でミスト噴霧が自動に起動するシステムで
ある。
3、管理値内であればLEDライトが青く光り、管理値を下回ったら赤色ライトとなり
異常を知らせる。同時にミスト噴霧を開始し管理値内となるまでミスト噴霧する。
また管理値を逸脱した場合、任意のメールアドレスにアラートメールを送信する。
4、密閉空間内の温度は、管理値パネルにより設定し、下限値を下回った際に温水を
噴霧する。噴霧する水の温度はデジタルファインサーモによってコントロールし
ている。
5、水温・温度・湿度を管理値パネルで上限・下限値の設定ができ管理することが可能。
6、計測したデータは5分毎に自動保存さる。
保存データは中継器を介して任意のパソコンに自動送信されるシステムである。
【トンネルパーテーションとシャッターゲートとの組み合わせ】
1、トンネルミスト台車の坑口側妻部にトンネルパーテーションを設置する。
2、トンネルパーテーションの門扉部は自動開閉シャッターゲートを搭載可能。
3、トンネルミスト台車から坑口側に80m～100m離隔した位置に、移動式トンネル
パーテーションを設置し、長期養生(4週間)可能なシステムとしている。
また移動式トンネルパーテーションの門扉にも自動開閉シャッターゲートを搭載可能。
【温・湿度管理装置】
1、計測機は、温度・湿度・照度の環境データを無線で子機から親機に送信し、親機に
接続したパソコンでデータをリアルタイムで一元管理することができる。
超小型で低消費電力のデータロガーを使用している。
2、覆工コンクリート面とミスト台車との密閉空間内の温度・湿度を計測し、管理設定
した温度・湿度の下限値を逸脱した時点でミスト噴霧が自動に起動するシステムで
ある。
3、管理値内であればLEDライトが青く光り、管理値を下回ったら赤色ライトとなり
異常を知らせる。同時にミスト噴霧を開始し管理値内となるまでミスト噴霧する。
また管理値を逸脱した場合、任意のメールアドレスにアラートメールを送信する。
4、密閉空間内の温度は、管理値パネルにより設定し、下限値を下回った際に温水を
噴霧する。噴霧する水の温度はデジタルファインサーモによってコントロールし
ている。
5、水温・温度・湿度を管理値パネルで上限・下限値の設定ができ管理することが可能。
6、計測したデータは5分毎に自動保存さる。
保存データは中継器を介して任意のパソコンに自動送信されるシステムである。
【トンネルパーテーションとシャッターゲートとの組み合わせ】
1、トンネルミスト台車の坑口側妻部にトンネルパーテーションを設置する。
2、トンネルパーテーションの門扉部は自動開閉シャッターゲートを搭載可能。
3、トンネルミスト台車から坑口側に80m～100m離隔した位置に、移動式トンネル
パーテーションを設置し、長期養生(4週間)可能なシステムとしている。
また移動式トンネルパーテーションの門扉にも自動開閉シャッターゲートを搭載可能。
