通風遮断養生エアー式バルーン
2021/07/01 更新-

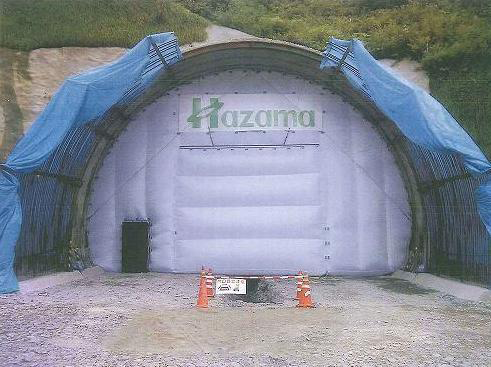

隔壁バルーン（坑口への設置例）
NETIS登録番号：HK-100007-VE（旧登録）
概要
坑口や坑内にエアー式バルーン隔壁を設けることでコンクリートの養生環境を向上させる技術。
新規性
坑口もしくは坑内に隔壁をもうけることにより、若材令時のコンクリート強度発現の向上を確認した製品は「隔壁バルーン」が初めてである。
期待される効果（詳細）
・坑口付近（東京都内1月）に設置した供試体の強度試験で、およそ3倍（材令24時間）の向上が確認されている。トンネルでは通常20数時間の養生の後に脱型するので、若材令時の強度発現の向上は、脱型をスムーズにする。またひび割れの一因である極度な乾燥状態を緩和する。初期養生の段階で膨張材を使用するよりも、湿度の向上が、収縮ひずみを抑制することを確認している。
・製品は主にエアー式バルーンで構成されるため、設置は極めて容易である。3名の人員で約4時間で設置が可能。
・基本的な養生環境を向上させる製品のため、台車を用いて覆工コンクリート面を一時的に覆う養生や、薬剤を塗布する養生との併用も可能。
・製品は主にエアー式バルーンで構成されるため、設置は極めて容易である。3名の人員で約4時間で設置が可能。
・基本的な養生環境を向上させる製品のため、台車を用いて覆工コンクリート面を一時的に覆う養生や、薬剤を塗布する養生との併用も可能。
適用条件
① 自然条件
・特に影響なし。
② 現場条件
・施工ヤードとして10m×15mを確保できるトンネル工事現場である。設置は吹き付け面、覆工面のいずれか、または両断面に対応した設計が可能。
③ 技術提供可能地域
・全国に提供可能。
④ 関係法令等
・特になし。
・特に影響なし。
② 現場条件
・施工ヤードとして10m×15mを確保できるトンネル工事現場である。設置は吹き付け面、覆工面のいずれか、または両断面に対応した設計が可能。
③ 技術提供可能地域
・全国に提供可能。
④ 関係法令等
・特になし。
使用する機械・工具
- 高所作業車
- 送風機
- トラックレール
- ハンマードリル
- 保護具
