面状発熱体シートによるセントル加温養生システム
2024/08/29 更新-

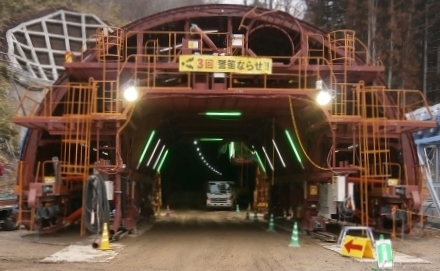

豊間根トンネルでの加温セントル
-

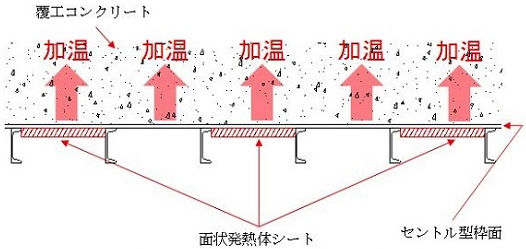

面状発熱体シートによる加温養生システム
NETIS登録番号：KK-180004-VE
概要
覆工・坑門工コンクリートの打設後に、面状発熱体シートを用いてセントル型枠面を直接加温し温度をコントロールすることで、面状発熱体シート設置面を加温。品質のばらつきの低減を目指し、水和熱によるコンクリートの内部温度と表面温度の差を少なくする。温度応力や初期強度不足によるひび割れ・表面剥離を防止することができる。また、加温養生によって緻密なコンクリートとなり、低温度環境下における凍害や、海岸近接地域・寒冷地での凍結防止剤使用による坑門工コンクリートへの塩害による剥落等を防止する。
新規性
従来技術はジェットヒーターを使用し熱風でセントル内部を加温するが、申請技術は面状発熱体シートを使用しセントル型枠面を直接加温する方法に変更した。
期待される効果（詳細）
灯油を使用しないためトンネル施工現場においてCO2が発生せず、一酸化炭素の発生による坑内環境の悪化がない。
適用条件
①自然条件
・電気を使用するため、可燃性ガス発生の可能性がある現場では使用できない。
②現場条件
・セントルに設置する技術なので1セット当たり坑内で延長10.5m必要である。加温設備自体はセントル空間内に収まる。また、面状発熱体シートの加温に電源［200V－(75A～40A)］が必要となる。
③技術提供可能地域
・制限なし
・輸送費は地域によって異なる
④関係法令等
・特になし
・電気を使用するため、可燃性ガス発生の可能性がある現場では使用できない。
②現場条件
・セントルに設置する技術なので1セット当たり坑内で延長10.5m必要である。加温設備自体はセントル空間内に収まる。また、面状発熱体シートの加温に電源［200V－(75A～40A)］が必要となる。
③技術提供可能地域
・制限なし
・輸送費は地域によって異なる
④関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 8件
- 公
- 13件
- 他
- 0件
