覆工コンクリート給水養生システム

2022/10/04 更新

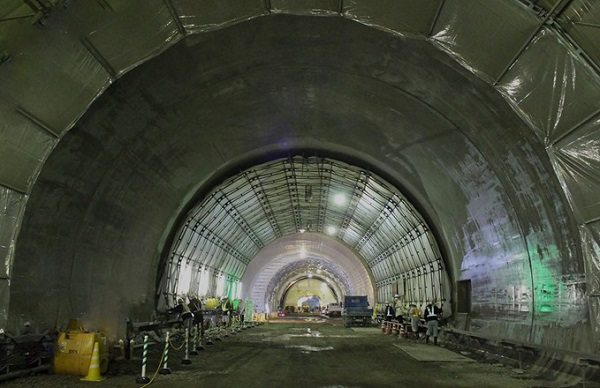

キュアマイスター：覆工面の濡れ具合の目視確認

NETIS登録番号：HK-170002-VE

概要

脱型後の覆工コンクリート表面を効率よく給水養生するための技術

お問い合わせ

製品概要

新規性

・散水、吹付けなどの斑が生じる方法と異なり、覆工に沿った骨組みの上にバルーン（風船）を置き、その上にシートを展張し、バルーンの圧力によりシートを密着させた後に天端部より給水する。全体を均一に湿らせたシートを押し付けることで、脱型後の覆工コンクリートを給水養生する。

期待される効果

・坑内の通風、乾燥などの現場状態に影響なく、脱型後の覆工コンクリートへ給水養生が可能である。コンクリート表面の空隙径、空隙量を小さくし、表面を緻密化すること、透気係数、反発度、圧縮強度ともに向上することを確認している。

室内計測データ ※本工法7日養生、気中養生の比較
① 透気係数（トレント式：10-16m2）
材齢1ヶ月の計測－本工法0.029、気中養生1.243
材齢6ヶ月の計測－本工法0.385、気中養生1.775
② 圧縮強度（N/mm2）
材齢42日の計測－本工法40.5、気中養生37.7
③ 反発度（リバウンドハンマー計測値）
材齢1ヶ月の計測－本工法（上部37.9下部38.7）、気中養生（上部33.7、下部36.0）
材齢6ヶ月の計測－本工法（上部46.0下部48.5）、気中養生（上部44.3、下部46.4）

・実構造物での計測データ ※本工法7日間養生、気中養生比較
① 透気係数（トレント式：10-16m2）
材齢42日の計測－本工法（天端0.065、肩部0.131、側面0.101）、気中養生（天端0.710、肩部1.008、側面1.090）
材齢6ヶ月の計測－本工法（天端0.004、肩部0.004、側面0.004）、気中養生（天端0.321、肩部0.213、側面0.321）
② 反発度（リバウンドハンマー計測値）
材齢42日の計測－本工法（天端40.1、肩部41.0、側面40.0）、気中養生（天端39.8、肩部38.6、側面40.0）
材齢6ヶ月の計測－本工法（天端48.1、肩部49.1、側面49.3）、気中養生（天端48.0、肩部45.6、側面48.9）
