GIコラム工法
2025/09/30 更新-
施工概要
-

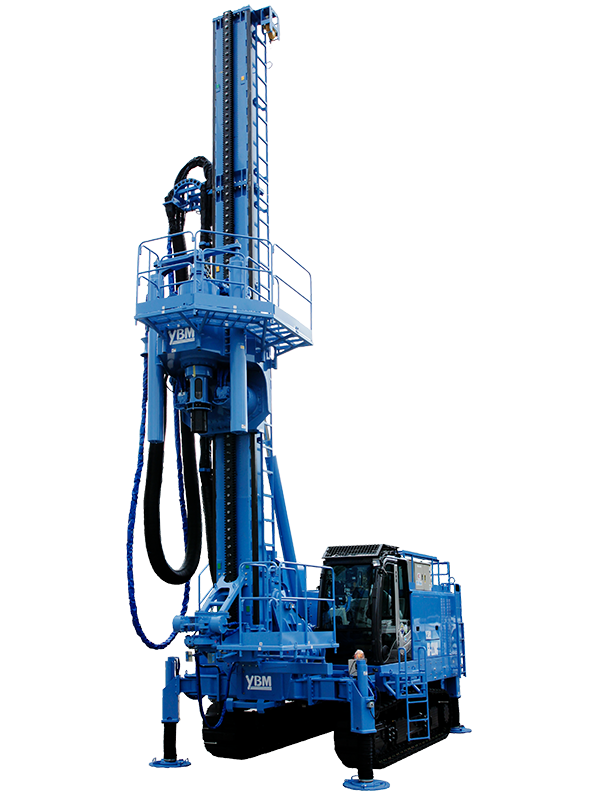

地盤改良機 GI-220-HT
-

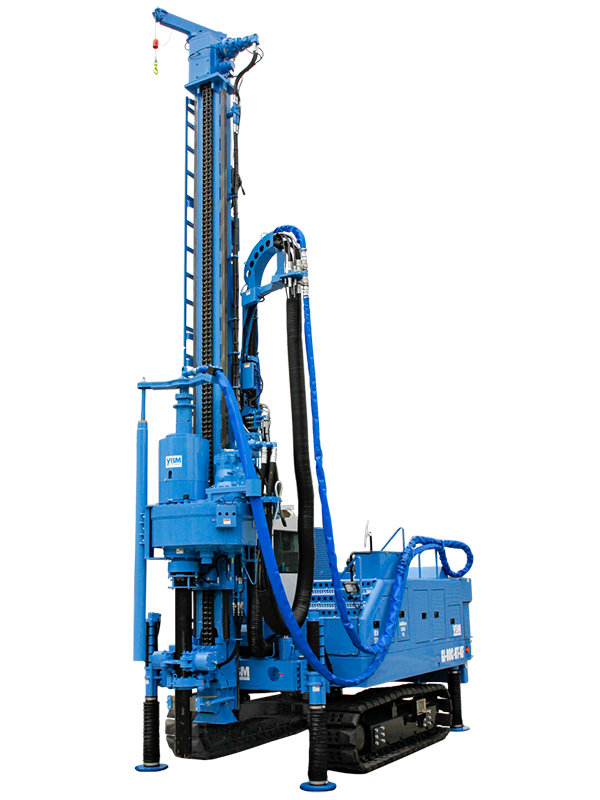

地盤改良機 GI-130-HT-KF-5
-

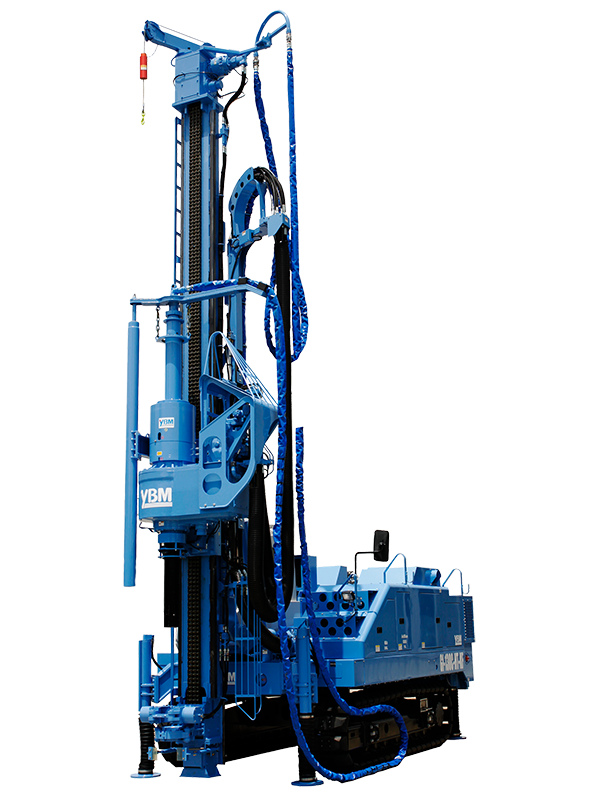

地盤改良機 GI-80-HT-KF-4
NETIS登録番号：QS-100022-VE（旧登録）
概要
従来、大型機械が主流である大口径・大深度の深層混合処理パイルを小型軽量機で施工可能とした工法。
公的評価番号等
NETIS：QS-100022-VE（旧登録）
新規性
▪改良体経Φ800～Φ2,000mmの施工が可能。
▪最大改良長25mまで、ロッドの継ぎ切りなしで施工可能。
▪小型軽量であり、高い稼働性・施工性を有し、機械損料・組立解体費・運搬費が削減できる。
※施工機種によって、最大改良経・最大改良長は異なる。
▪最大改良長25mまで、ロッドの継ぎ切りなしで施工可能。
▪小型軽量であり、高い稼働性・施工性を有し、機械損料・組立解体費・運搬費が削減できる。
※施工機種によって、最大改良経・最大改良長は異なる。
期待される効果
①小型軽量で適正なコラムの造成
小型軽量の施工機でコラム経Φ800～Φ2,000mmの改良体を造成できるため、
小規模な現場や市街地の狭い現場でも施工可能で、工事の作業性・経済性が向上。
②センターホールタイプスピンドルによる施工範囲の拡大
最大改良長25mがロッドの継ぎ切りなしで施工可能であり、コスト削減・工期短縮・環境負荷低減が可能。
③高精度の施工
リーダを前後左右に微移動して鉛直性の確保が可能。
貫入速度、撹拌翼回転が任意に調整でき、土質の種類や硬軟、高配合量に合った速度での施工が可能。
④安全性の向上
従来機に比べ、施工機が軽量コンパクトであり、施工時の地耐力に対する安全性が高い。
⑤施工管理装置・施工支援システム
撹拌翼の回転数やミルクの注入量をリアルタイムで表示。
デジタル表示の深度計、昇降速度計、傾斜計を装備。
施工支援システムにより、必要な情報を速やかに取得可能。
※施工機種によって、最大改良経・最大改良長は異なる。
小型軽量の施工機でコラム経Φ800～Φ2,000mmの改良体を造成できるため、
小規模な現場や市街地の狭い現場でも施工可能で、工事の作業性・経済性が向上。
②センターホールタイプスピンドルによる施工範囲の拡大
最大改良長25mがロッドの継ぎ切りなしで施工可能であり、コスト削減・工期短縮・環境負荷低減が可能。
③高精度の施工
リーダを前後左右に微移動して鉛直性の確保が可能。
貫入速度、撹拌翼回転が任意に調整でき、土質の種類や硬軟、高配合量に合った速度での施工が可能。
④安全性の向上
従来機に比べ、施工機が軽量コンパクトであり、施工時の地耐力に対する安全性が高い。
⑤施工管理装置・施工支援システム
撹拌翼の回転数やミルクの注入量をリアルタイムで表示。
デジタル表示の深度計、昇降速度計、傾斜計を装備。
施工支援システムにより、必要な情報を速やかに取得可能。
※施工機種によって、最大改良経・最大改良長は異なる。
適用条件
① 自然条件
・台風、雷雨等を除けば基本的に自然条件に左右されない
② 現場条件
・施工占有ヤード100㎡
・プラントヤード100㎡
③ 技術提供可能地域
・全国
④ 関係法令等
・労働安全衛生法
・土木工事安全施工技術指針
・台風、雷雨等を除けば基本的に自然条件に左右されない
② 現場条件
・施工占有ヤード100㎡
・プラントヤード100㎡
③ 技術提供可能地域
・全国
④ 関係法令等
・労働安全衛生法
・土木工事安全施工技術指針
使用する機械・工具
- 攪拌翼
- グラウトポンプ
- 地盤改良機GI-130C
- 水タンク
- スラリープラント
- セメントサイロ
- バックホウ
- 発動発電機
- ロッド
