SDM-Fit工法

2018/12/03 更新

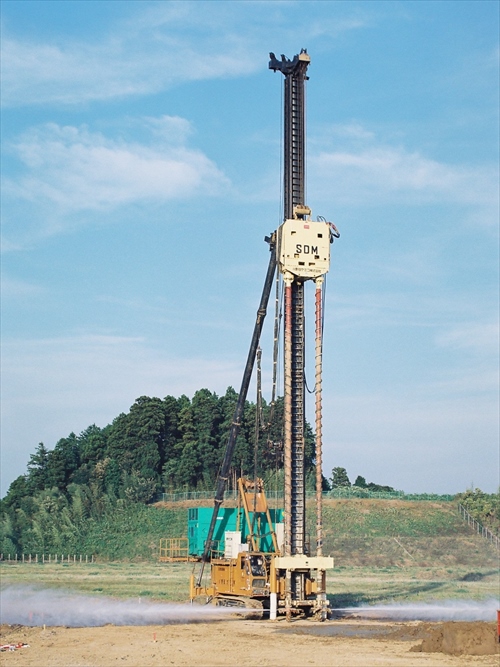

SDM-Fit工法の水噴射状況

NETIS登録番号：KT-180050-A

概要

機械攪拌と噴射攪拌を併用した大径の低変位地盤改良工法

お問い合わせ

製品概要

新規性

・撹拌方式を、機械撹拌方式から、最大40MPa（噴射圧） 300L/分（噴射流量）の噴射撹拌と機械撹拌とを組み合わせる方式にした。
・ロッドを、通常型ロッドから、特殊スクリュ-型ロッドに改善し、オーガーを、通常型オーガーから、正転または逆転の切り替えを可能とする高出力特殊オーガーにして、特殊スクリュー型ロッドを正転逆転組合せて回転できるようにした。

期待される効果

■撹拌方式を、機械撹拌方式から、最大40MPa（噴射圧） 300L/分（噴射流量）の噴射撹拌と機械撹拌とを組み合わせる方式にしたことにより、以下の効果が期待できる。
・大径改良体を造成でき、工期が短縮し経済性が向上した。
・大径の柱状改良体ができ、基礎杭,土留め壁等と、密着施工ができ、一体化した改良体が得られ、品質が向上した。
・撹拌翼径以上の大径の改良径となり、施工により乱される削孔面積が、改良体面積以下となるため、施工機の足場を確保しやすく、安全性が向上した。
・撹拌翼径以上の大径の改良体となり、基礎杭,土留め壁等との密着施工には間詰め施工が不要となり、本工法の一工種でできるため、施工性が向上した。

■ロッドを、特殊スクリュー型ロッドに改善し、オーガーを、正転または逆転の切り替えを可能とする高出力特殊オーガーにして、特殊スクリュー型ロッドを正転逆転組合せて回転できるようにしたことにより、以下の効果が期待できる。
・排土量を調節して変位量を制御できるようになり、低変位施工ができるため、周辺環境への影響が抑制された。

適用条件

① 自然条件
・大雨、強風、大雪等の悪天候時は施工しないこと。
② 現場条件
・スラリープラント設置面積（施工機1台当たり）。
　8m×27m≒220m2
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・廃棄物処理法（環境省、昭和45年12月）
・水質汚濁防止法（環境省、昭和45年12月）
・騒音規制法（環境省、昭和43年6月）
・振動規制法（環境省、昭和51年6月）
