鋼管杭打ち込み金具（R-link）
2021/02/09 更新-

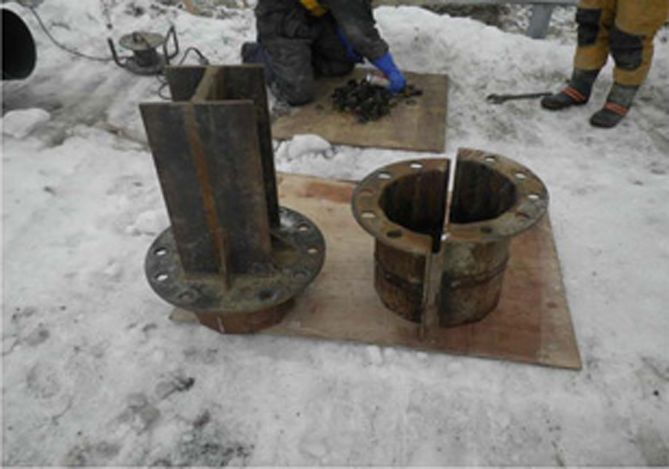

打ち込み金具一式
-

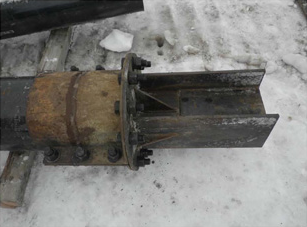

鋼管杭と打ち込み金具接続状態
-

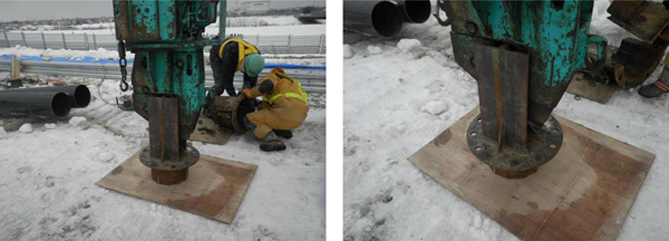

バイブロハンマチャック部にて打ち込み金具を挟み込み接続
NETIS登録番号：TH-140009-A（旧登録）
概要
バイブロ工法で使用する、小口径鋼管杭のチャッキング金具の技術
新規性
・バイブロハンマでの鋼管杭のチャッキングを打ち込み金具で可能とした。
・鋼管杭と打ち込み金具の着脱をボルト・ナット式とした。
・打ち込み金具のチャッキング部は、厚さ9mmの鋼板でH鋼ウェブ部を挟み込み厚さ27mmとして重ね構造とした。
・打ち込み金具は、一部のボルト穴形状を長穴としてスライド構造とした。
・鋼管杭と打ち込み金具の着脱をボルト・ナット式とした。
・打ち込み金具のチャッキング部は、厚さ9mmの鋼板でH鋼ウェブ部を挟み込み厚さ27mmとして重ね構造とした。
・打ち込み金具は、一部のボルト穴形状を長穴としてスライド構造とした。
期待される効果（詳細）
・打ち込み金具でチャッキングするため、鋼管杭の加工および関連する資材・機材が不要である。
・金具の着脱をボルト・ナット式にしたため、作業を容易に行なうことができる。
・鋼管杭と金具の取り付け・取り外しがボルト・ナット式であるため、再利用が可能である。
・鋼管杭と打ち込み金具の着脱以外に必要な作業員が不要である。
・金具のチャッキング部が重ね構造であるため、バイブロハンマのチャッキングによる変形がない。
・金具の一部がスライド構造であるため、ボルトを緩めるだけで鋼管杭から取り外すことが可能である。
・金具の着脱をボルト・ナット式にしたため、作業を容易に行なうことができる。
・鋼管杭と金具の取り付け・取り外しがボルト・ナット式であるため、再利用が可能である。
・鋼管杭と打ち込み金具の着脱以外に必要な作業員が不要である。
・金具のチャッキング部が重ね構造であるため、バイブロハンマのチャッキングによる変形がない。
・金具の一部がスライド構造であるため、ボルトを緩めるだけで鋼管杭から取り外すことが可能である。
適用条件
① 自然条件
・従来技術に準ずる。
② 現場条件
・従来技術に準ずる。
③ 技術提供可能地域
・特に制限なし。
④ 関係法令等
・特になし。
・従来技術に準ずる。
② 現場条件
・従来技術に準ずる。
③ 技術提供可能地域
・特に制限なし。
④ 関係法令等
・特になし。
使用する機械・工具
- 電動バイブロハンマ
- 発動発電機
