ウェルター・リブ・ジョイント
2025/08/20 更新-

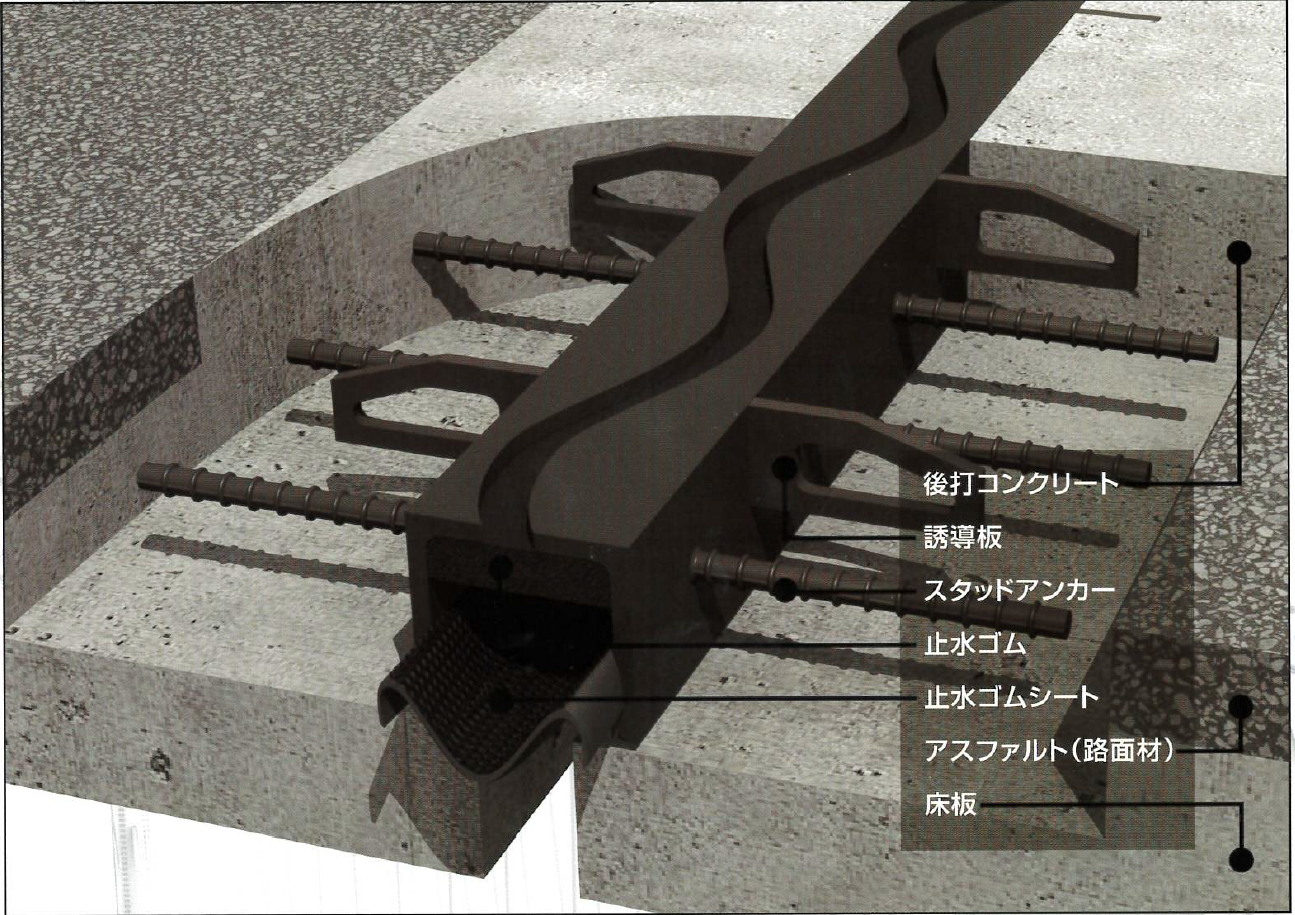

製品単体
-

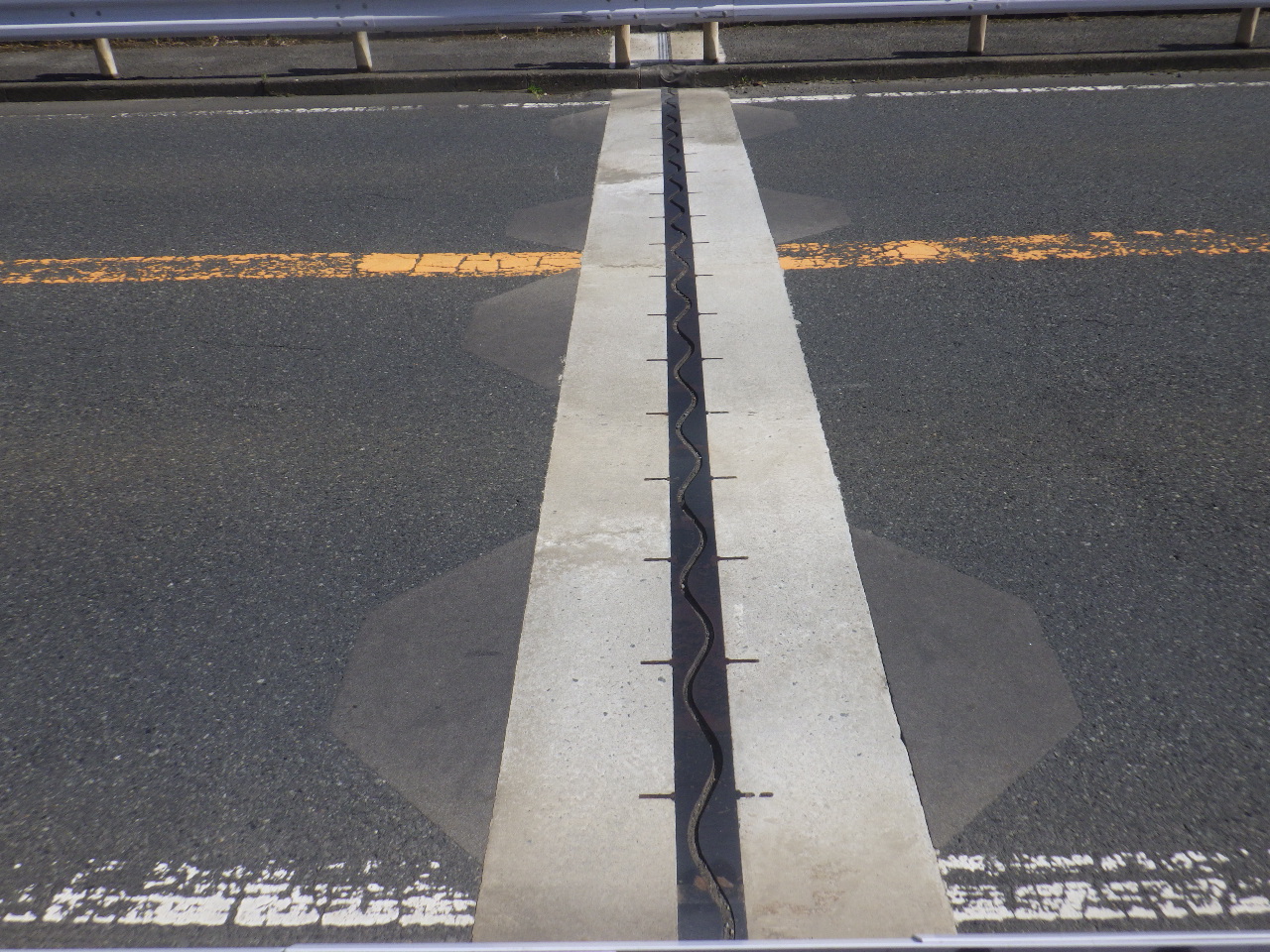

施工後イメージ
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| WTR-20 | 83.0 | +10／-10 | お問合せ | +10／-10 | お問合せ | 100.0 | 110.0 | 21.0 | P180 | |
| WTR-30 | 83.0 | +15／-15 | お問合せ | +15／-15 | お問合せ | 105.0 | 120.0 | 21.0 | P180 | |
| WTR-40 | 99.0 | +20／-20 | お問合せ | +20／-20 | お問合せ | 135.0 | 155.0 | 24.0 | P180 | |
| WTR-50 | 99.0 | +25／-25 | お問合せ | +25／-25 | お問合せ | 140.0 | 165.0 | 24.0 | 1203018525 | P180 |
| WTR-60 | 101.0 | +30／-30 | お問合せ | +30／-30 | お問合せ | 165.0 | 195.0 | 30.0 | P180 | |
| WTR-70 | 103.0 | +35／-35 | お問合せ | +35／-35 | お問合せ | 170.0 | 205.0 | 30.0 | P180 | |
| WTR-80 | 115.0 | +40／-40 | お問合せ | +40／-40 | お問合せ | 190.0 | 230.0 | 38.0 | P180 | |
| WTR-90 | 117.0 | +45／-45 | お問合せ | +45／-45 | お問合せ | 195.0 | 240.0 | 38.0 | P180 | |
| WTR-100 | 122.0 | +50／-50 | お問合せ | +50／-50 | お問合せ | 229.0 | 279.0 | 41.0 | P180 |
- 準拠している仕様
- NEXCO 首都高速道路 阪神高速道路 福岡北九州高速道路 名古屋高速道路 東北地方整備局 北海道開発局 石川県
- 推定耐用年数（参考値）
- 約30年相当（参考値）
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
