弁慶（ノンセパ柱型枠工法）

2024/09/02 更新
  • ステンレス柱型枠「弁慶」

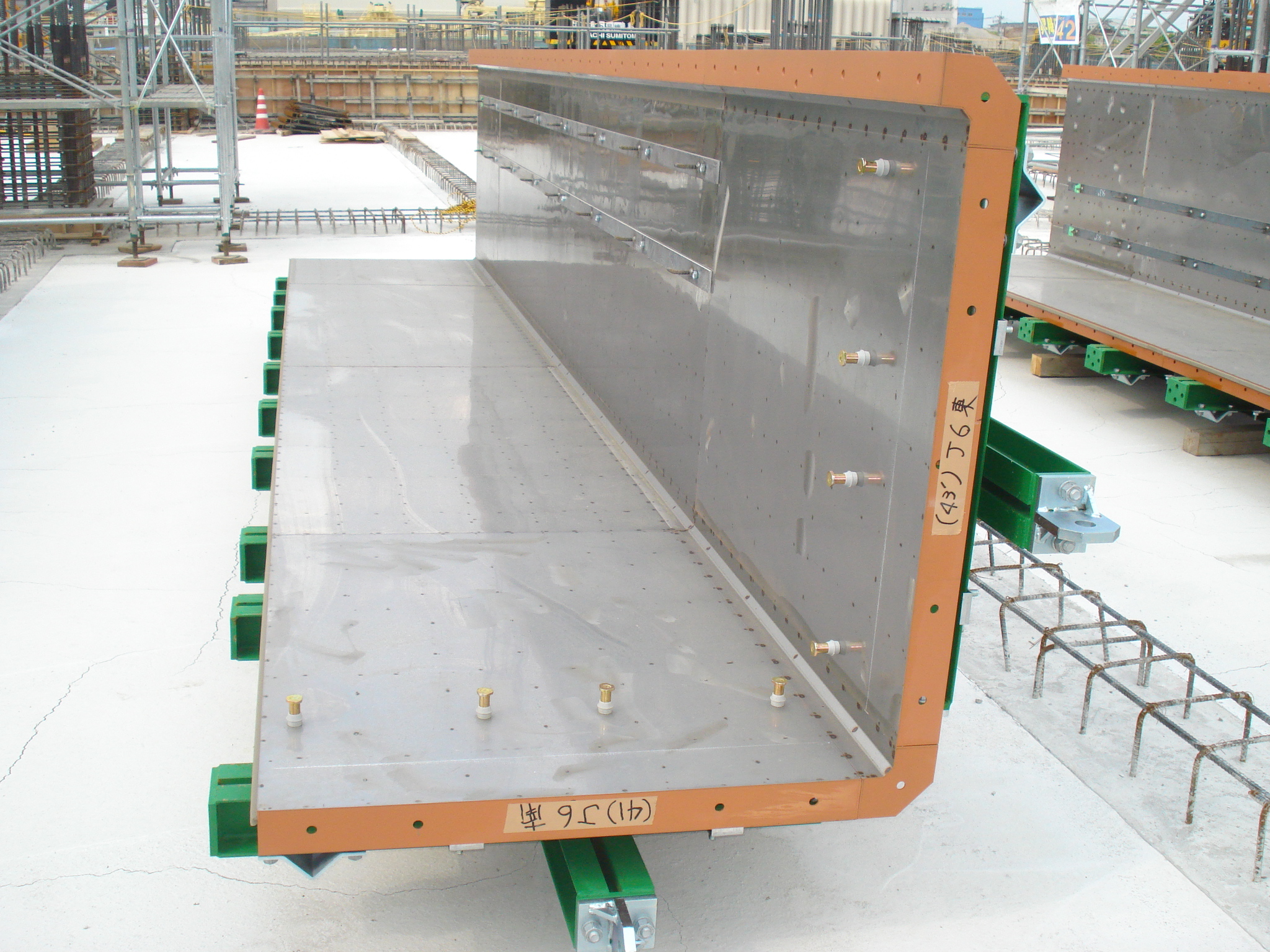

  • コーナー部一体成型ステンレス製型枠　L型大判状況

NETIS登録番号：KK-210004-A

概要

ステンレス製(SUS430)型枠を使用した、L型大判型枠による柱構築工法

お問い合わせ
製品概要 施工事例・実績

新規性

・型枠を在来型枠からステンレス製のL型大判型枠に変更した
・コーナー面取り部を面木取付からコーナー部一体成型型枠に変更した
・型枠の張力負担材をセパレーターからタイロット角締めに変更した

期待される効果

・L型大判型枠に変えたことにより、2分割で建込め、面取り部の面木が不要となり取付作業及び面取り部の補修が無くなるため施工性の向上。
・セパレーターと面木が不要となり、取付作業及びPコン補修が無いので出来形品質の向上。
・施工性の向上による工程の短縮、労務費削減による経済性の向上。

適用条件

①自然条件
特になし
②現場条件
・大判型枠にて施工する為、揚重機が必要
・地組ヤード：W1.2m x D1.2m x H7.2m の柱施工時の地組ヤードとして、6柱同時に地組するため12m×15m=180㎡必要
③技術提供可能地域
日本全国技術提供可能
④関係法令等
特になし

施工事例・施工実績

工事採用実績

国
0件
公
10件
他
3件

施工手順

会社情報

会社名
（株）トータル都市整備
TEL
03-3276-3930
