横引きゲート電動化装置
2019/10/18 更新-
新技術の電動化装置
NETIS登録番号：SK-180003-A
概要

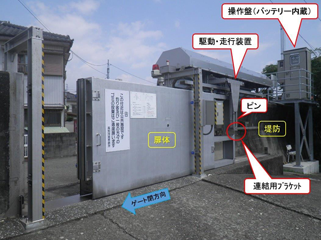

既設の横引きゲートを電動化する時、駆動装置を固定（堤防）側に設置し、扉体の脱着を不要とする技術
新規性
・駆動及び走行装置を、扉体に設置する方式から堤防に設置する方式に変えた。
・停電時の電源供給方式を、自家発電装置からバッテリーに変えた。
・ピンを差し込むだけで、扉体を走行させる方式とした。
・停電時の電源供給方式を、自家発電装置からバッテリーに変えた。
・ピンを差し込むだけで、扉体を走行させる方式とした。
期待される効果（詳細）
■駆動及び走行装置を堤防に設置する方式に変えたことにより、
・既設扉体の取外し及び改造の必要がなくなるので、工期短縮及び経済性の向上が図れる。
・既設扉体の取外しが必要ないことから、従来技術で必要な開口部対策としての仮締切が不要である。
■自家発電装置からバッテリーに変えたことにより、
・停電時における電源供給は、バッテリー（常時充電状態）へ瞬時に切り替わることから、従来技術で必要であった自家発電装置への切り替え時間約40秒が不要となるため、有事における作業時間の短縮による安全性の向上が図れる。
・バッテリーは操作盤に内蔵されている。このため、従来技術で架台上に設けた自家発電装置の設置スペースが不要となり、架台の縮小が図れ経済性の向上に繋がる。
■ピンを差し込むだけで、扉体を走行させる方式としたことにより、
・有事において、万が一、電動化装置が操作不能となった場合でも、ピンを引き抜くだけで元の手動操作によりゲートの閉塞ができる。一方、従来技術においては、切替に約3分を要することから、有事における作業時間の短縮が図れ、安全性の向上に繋がる。
・既設扉体の取外し及び改造の必要がなくなるので、工期短縮及び経済性の向上が図れる。
・既設扉体の取外しが必要ないことから、従来技術で必要な開口部対策としての仮締切が不要である。
■自家発電装置からバッテリーに変えたことにより、
・停電時における電源供給は、バッテリー（常時充電状態）へ瞬時に切り替わることから、従来技術で必要であった自家発電装置への切り替え時間約40秒が不要となるため、有事における作業時間の短縮による安全性の向上が図れる。
・バッテリーは操作盤に内蔵されている。このため、従来技術で架台上に設けた自家発電装置の設置スペースが不要となり、架台の縮小が図れ経済性の向上に繋がる。
■ピンを差し込むだけで、扉体を走行させる方式としたことにより、
・有事において、万が一、電動化装置が操作不能となった場合でも、ピンを引き抜くだけで元の手動操作によりゲートの閉塞ができる。一方、従来技術においては、切替に約3分を要することから、有事における作業時間の短縮が図れ、安全性の向上に繋がる。
適用条件
① 自然条件
・特になし。
② 現場条件
・特になし。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・特になし。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
使用する機械・工具
- 駆動・走行装置
- 操作盤
- ラフテレーンクレーン
施工事例・施工実績
施工手順
会社情報
- 会社名
- （有）愛機工業
- TEL
- 088-845-8361
