タイヘイADJWロックグレーチング

2024/08/28 更新

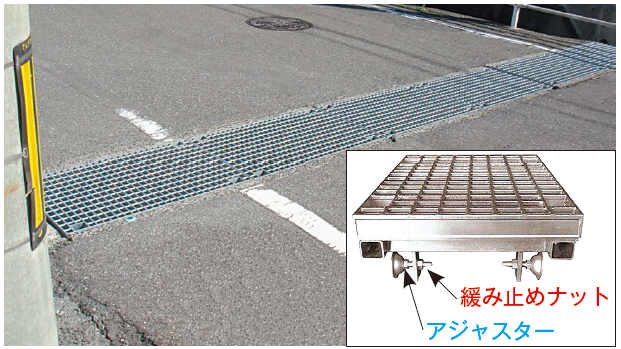

タイヘイADJWロック施工例
タイヘイADJWロック施工例

NETIS登録番号：CB-160025-VE

概要

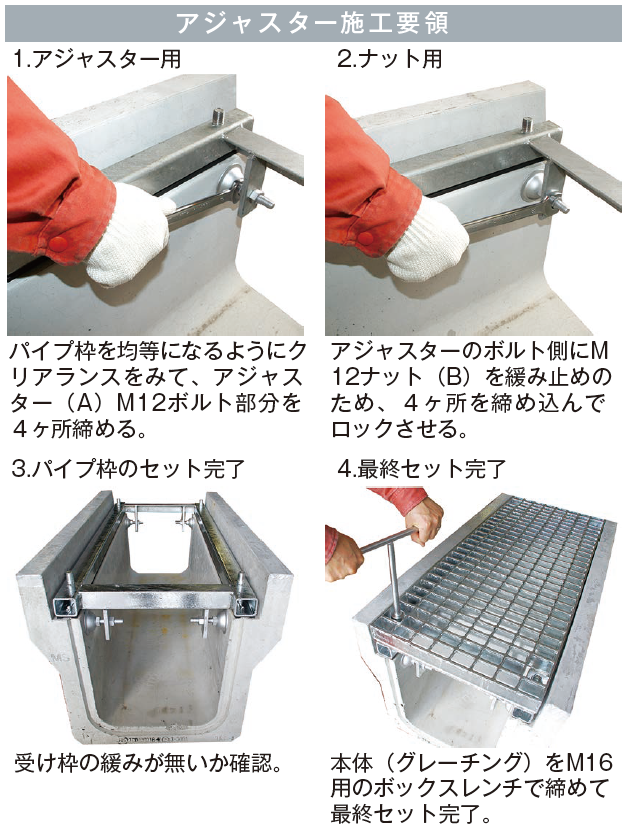

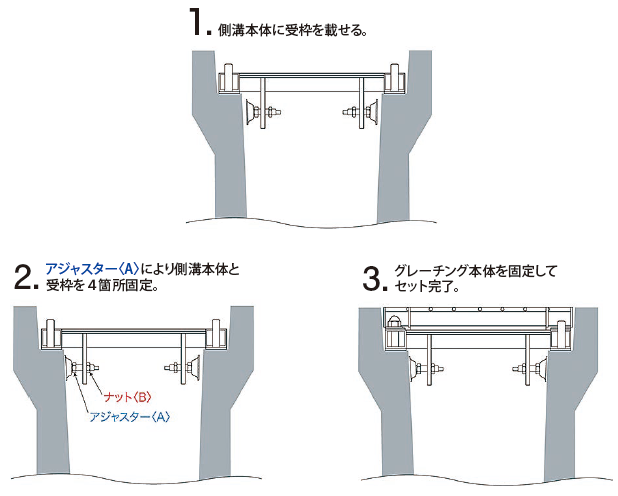

既設の落蓋式Ｕ形側溝・上蓋式Ｕ形側溝を取り換えずにボルト固定式にする場合、既設の側溝に削孔して傷つけることなく、グレーチング固定用枠の４つの広い面を持つアジャスターで突っ張り固定し、グレーチングをボルト固定式にコンクリート側溝をキズつけることなく短時間で変更できる。

お問い合わせ

製品概要施工事例・実績 CAD/カタログ

新規性

車両がタイヘイADJWロックグレーチング上を通行する時に発生する衝撃力をアジャスターを固定するフラットバー及びアジャスターで吸収するため、アジャスター及びナット等の緩み防止構造になっている。

期待される効果

・既設の落蓋式U形側溝・上蓋式U形側溝を傷つけずにグレーチングをボルト固定式に短時間で設置できる。
・跳ね上がり・騒音・ズレ等の防止に効果がある。
・ボルト固定式となっているので盗難防止に効果がある。

適用条件

① 自然条件
・特になし。
② 現場条件
・落ち蓋式U形側溝及び上蓋式U形側溝のアジャスターが当たる部分に損傷又は亀裂がないこと。
・落ち蓋式U形側溝及び上蓋式U形側溝のアジャスターが当たる部分が平面になっていないとアジャスターが密着しないで変形するため設置不可の場合がある。
③ 技術提供可能地域
・特になし。
④ 関係法令等
・特になし。
