ウィングステージ（トンネル点検プラットフォーム）
2025/04/22 更新-
トンネル点検プラットフォーム
-

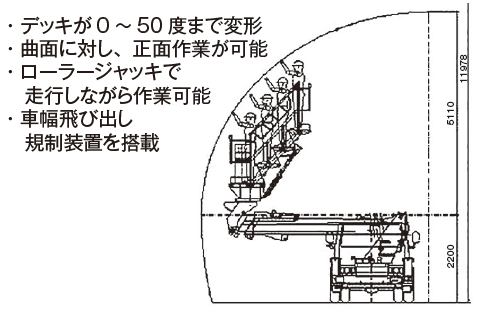

作業範囲図
NETIS登録番号：KK-240066-A
概要

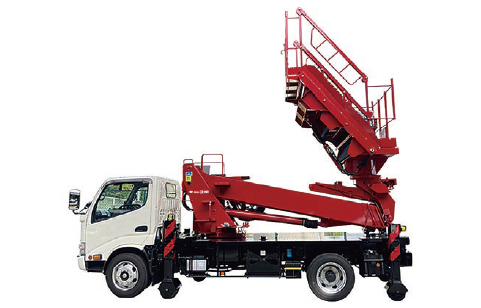

プラットフォームの作業台がトンネルのアーチに沿うよう階段状に変形する高所作業車
従来技術
高所作業車
公的評価番号等
NETIS登録番号：KK-240066-A
新規性
一般的な高所作業車から、プラットフォームの作業台がトンネルのアーチに沿うよう階段状に変形する高所作業車に変えた
期待される効果
プラットフォームの作業台がトンネルのアーチに沿うよう階段状に変形する高所作業車に変えたことにより、
１）盛替え作業におけるブーム・ジャッキの操作が簡便となるため、工程の短縮が図れる
２）盛替え作業におけるブーム・ジャッキの操作が減るため、作業の安全性が確保される
３）階段状に変形し、一度に広範囲の点検作業を行うことが可能で、作業の効率化が図れる
４）作業員が無理な体勢をとらなくて済むため、施工性向上が図れる
５）点検時間の短縮により交通規制時間が短縮できるため、一般車両への影響が軽減できる
１）盛替え作業におけるブーム・ジャッキの操作が簡便となるため、工程の短縮が図れる
２）盛替え作業におけるブーム・ジャッキの操作が減るため、作業の安全性が確保される
３）階段状に変形し、一度に広範囲の点検作業を行うことが可能で、作業の効率化が図れる
４）作業員が無理な体勢をとらなくて済むため、施工性向上が図れる
５）点検時間の短縮により交通規制時間が短縮できるため、一般車両への影響が軽減できる
適用条件
① 自然条件
・特になし
② 現場条件
・駐車スペースとして6,070mm×1,905mm×3,614.7mm以上を必要とする
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・道路交通法第77条第1項
・高所作業車運転のための特別教育または技能講習を修了することが必要
・道路運送車両法の保安基準
・公道上の作業時に道路交通法の許可が必要
・特になし
② 現場条件
・駐車スペースとして6,070mm×1,905mm×3,614.7mm以上を必要とする
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・道路交通法第77条第1項
・高所作業車運転のための特別教育または技能講習を修了することが必要
・道路運送車両法の保安基準
・公道上の作業時に道路交通法の許可が必要
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮
- 安全性
- 向上
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 1件
- 民
- 0件
