航空レーザ深浅測量（Airborne Laser Bathymetry （ALB））
2022/11/01 更新-
高い空間分解能3次元データの効果
NETIS登録番号：KK-160016-VE
概要

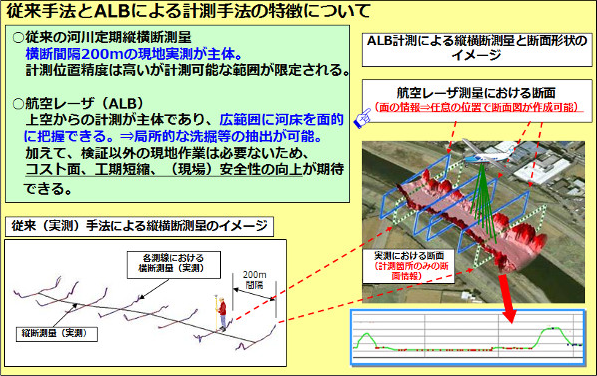

航空機搭載型のレーザ計測により、地形測量と深浅測量を三次元計測する技術
新規性
・地上計測作業を伴わず、航空機のみで陸域と水域の地形形状を計測できる。
・ALBの1つの計測システムから、陸域・水域が連続的につながった地形形状を生成できる。従来手法で時間と手間を要した精度管理・データ結合作業を軽減でき、効率的な計測・データ生成が可能となり、省人化が図れる。
・ALBの1つの計測システムから、陸域・水域が連続的につながった地形形状を生成できる。従来手法で時間と手間を要した精度管理・データ結合作業を軽減でき、効率的な計測・データ生成が可能となり、省人化が図れる。
期待される効果（詳細）
・従来技術と比べ、高い空間分解能を有する陸域と同様の空間分解能を有する水域の3次元データは、河床や海底の洗掘・深ぼれや堆砂状況を面的に把握できる。
・異なる時期で取得された3次元データの重ね合せにより、経年変化を把握できる。
・これまで把握が難しかった3m以浅の水域から陸域につながる地形を、高い空間分解能で面的に把握できる。
・維持管理の高度化につながる基礎データとして利用できる。
・異なる時期で取得された3次元データの重ね合せにより、経年変化を把握できる。
・これまで把握が難しかった3m以浅の水域から陸域につながる地形を、高い空間分解能で面的に把握できる。
・維持管理の高度化につながる基礎データとして利用できる。
適用条件
① 自然条件
・降雨、降雪、強風では計測不可である。
② 現場条件
・飛行高度。
・水域・陸域計測の場合。400m～1,000m。
・陸域計測の場合。400m～1,600m。
③ 技術提供可能地域
・日本全国技術提供可能。
④ 関連法令等
・航空法、測量法
・降雨、降雪、強風では計測不可である。
② 現場条件
・飛行高度。
・水域・陸域計測の場合。400m～1,000m。
・陸域計測の場合。400m～1,600m。
③ 技術提供可能地域
・日本全国技術提供可能。
④ 関連法令等
・航空法、測量法
使用する機械・工具
- 航空機
- レーザ計測機
施工事例・施工実績
施工手順
