シームレスジョイント（SJ-Pタイプ）

型番	質量 （kg/1.8m）	伸縮量 常時性能 （mm）	伸縮量 橋軸方向 （mm）	伸縮量 橋軸直角方向 （mm）	地震許容移動量 橋軸方向 （mm）	標準遊間 中立温度時 （mm）	最大床版遊間 最低温度時 （mm）
SJ-Pタイプ（完全埋設型）		30.0		+15／-15		40.0	100.0

設置区分

車道用 歩道用 縦目地

タイプ

荷重支持型 突合せ型 埋設型

装備

積雪地対応 二次止水 地覆止水 斜角対応

適用

コンクリート橋用 鋼橋用 鋼床版用

構造性

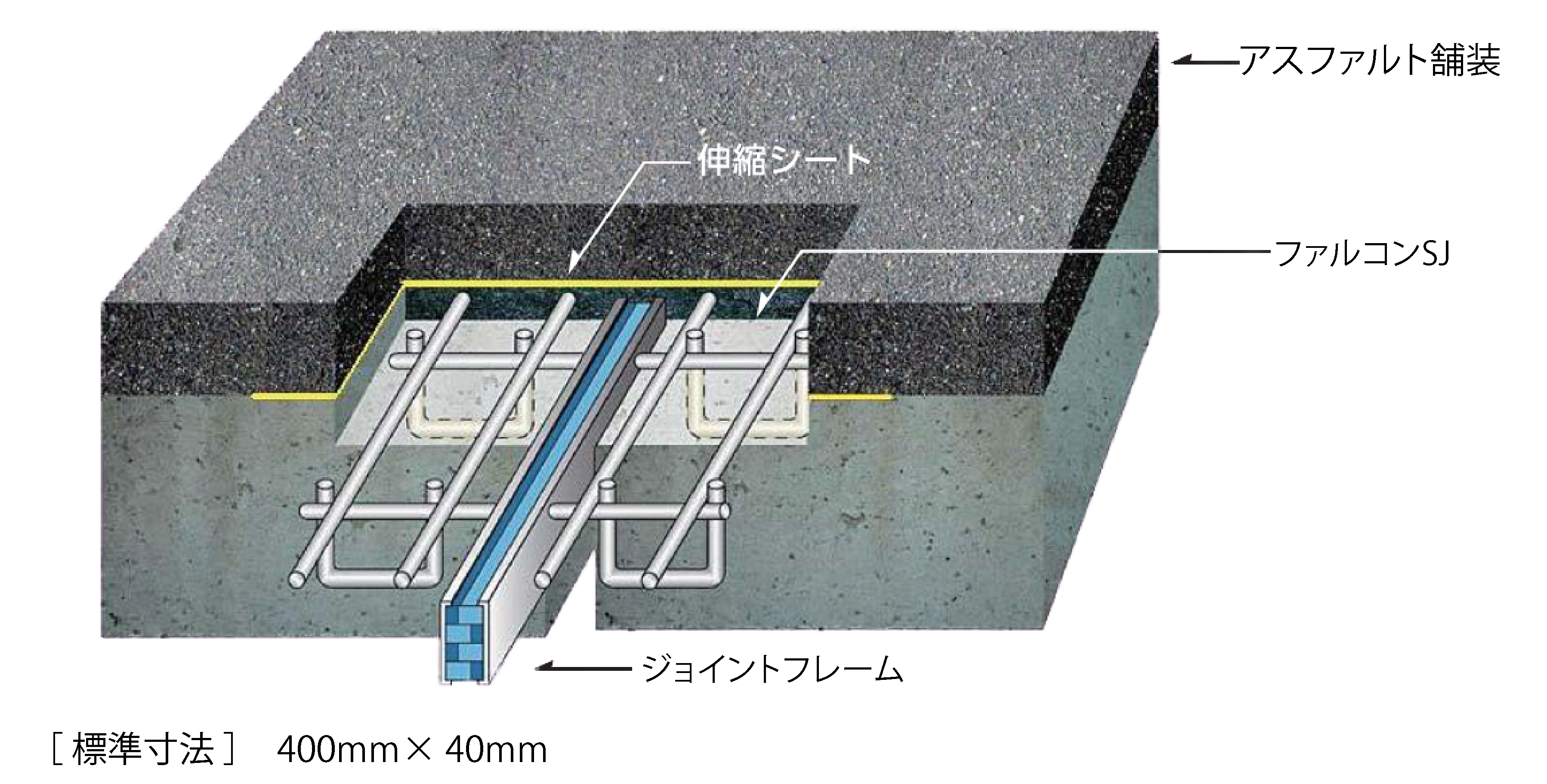

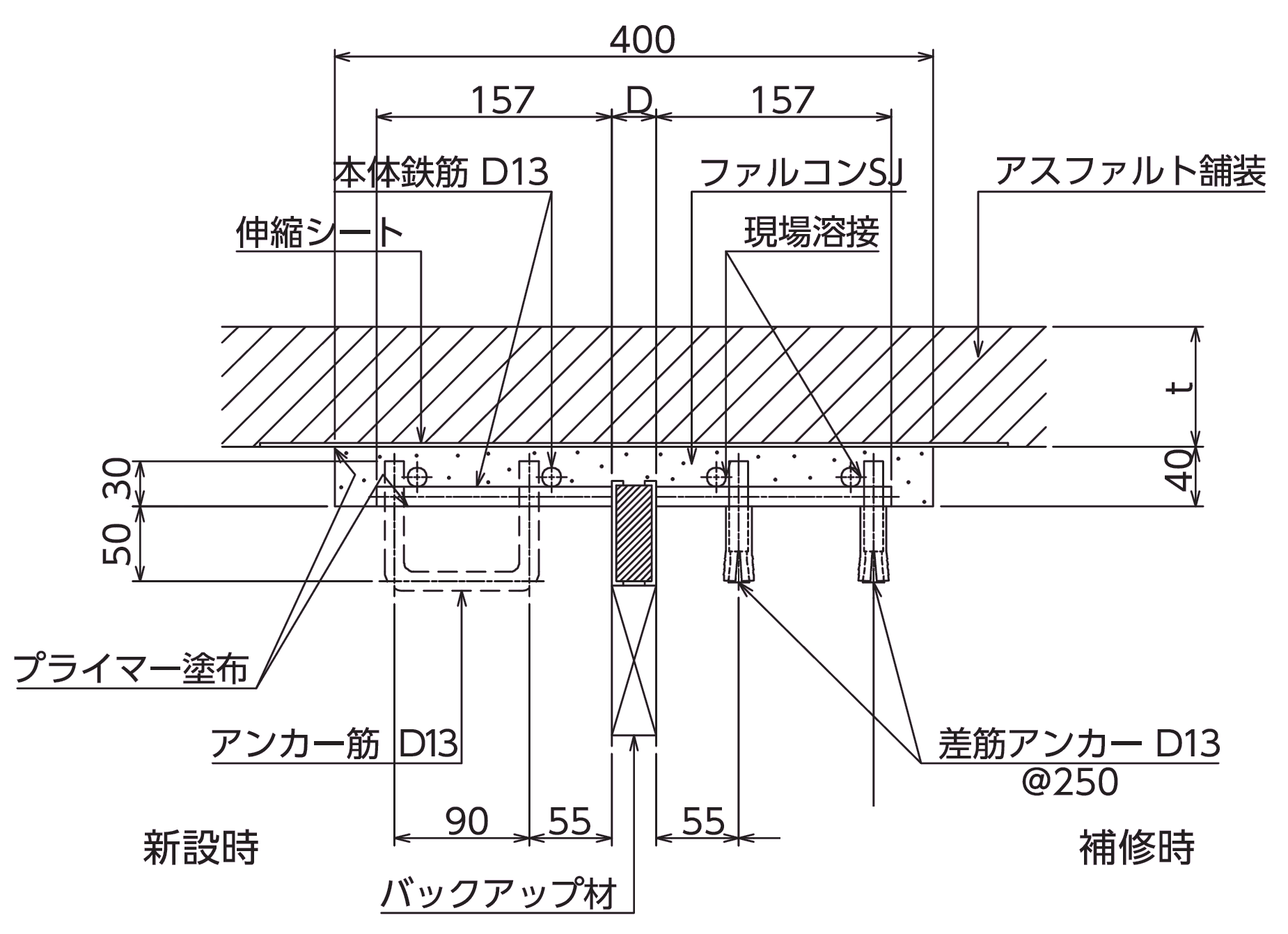

本体金具を床版箱抜き面に設置し、その上に弾性舗装材（ファルコンSJ）を充填することで
ジョイント表面と前後の舗装とを一体化させた構造。表層に密粒度アスファルト混合物を用いる。

耐久性

社内にて耐久性試験（伸縮量30ｍｍ）を実施し、主要部材に損傷がないことを確認している。
※自社評価によるものであり、標準的な使用環境下における参考値となる。

走行性

前後の舗装とアスファルト混合物での接続となるため、段差が生じないため、車両通過時の騒音・振動を抑制できる。すべり抵抗性が高いため、雨天時のスリップは発生しにくい。

止水性

表層は密粒度アスファルトを用いるが、基層に不透水性の弾性舗装材を箱抜面全体に充填しているため、水密性が高い。オプションで二次止水材の設置も可能。

環境性（騒音）

特殊合材「ファルコンSJ」により、車両通過時の衝撃を吸収するため、騒音は小さい。

施工性

専用の溶融機によって弾性舗装材の温度管理が可能。

維持管理性

表層に密粒度アスファルトを用いるため、舗装更新の際、舗装と同時に切削・施工できる。表層を打ち替える事により機能回復を図る事が可能になる。

推定耐用年数（参考値）

15年～30年程度（参考値）
社内試験（±6mmの繰返し変位6,000回及び±15mmの繰返し変位１５回）により、標準的な使用環境下における推定耐用年数は15年～30年程度と見込んでいる。

経済性（初期コスト）

お問い合わせください。

見積もり依頼

経済性（LCC）

お問い合わせください。
