ハイブリッドフォアパイリング
2024/08/30 更新-

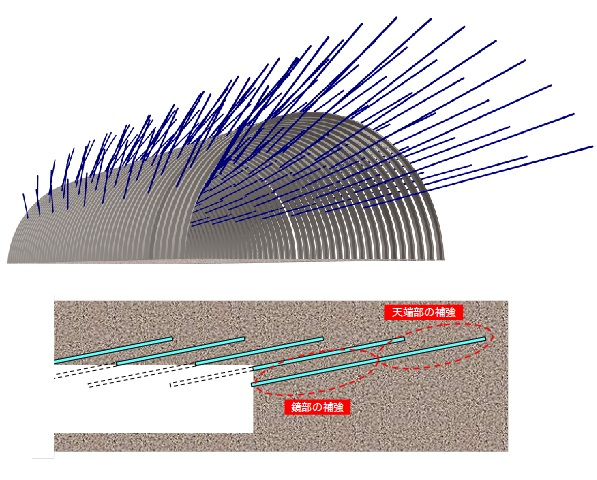

概要図
-

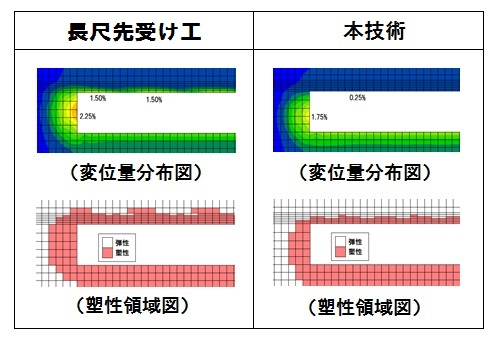

数値解析による比較検証
NETIS登録番号：KT-180055-A
概要
トンネル切羽を補強する長尺切羽補強工
新規性
・長尺先受け工の打設位置を支保工下200mm程度から1,200mm程度に変えた。
・鋼管に溝加工を加えた。
・長尺先受け工の鋼管サイズをφ114.3mmからφ76.3mmに変えた。
・鋼管に溝加工を加えた。
・長尺先受け工の鋼管サイズをφ114.3mmからφ76.3mmに変えた。
期待される効果
・打設位置を支保工下1,200mmに変えたことにより、鏡部も補強されて切羽の安定性の向上により、安全性の向上が図れる。
・溝加工を加えたことにより、付着耐力が向上し、切羽の安定性の向上により、安全性の向上が図れる。
・小口径φ76.3mm鋼管に変えることにより、鋼管重量が軽減され、経済性の向上と工期の短縮が図れる。
・溝加工を加えたことにより、付着耐力が向上し、切羽の安定性の向上により、安全性の向上が図れる。
・小口径φ76.3mm鋼管に変えることにより、鋼管重量が軽減され、経済性の向上と工期の短縮が図れる。
適用条件
①自然条件
特になし
②現場条件
・作業スペースはトンネル断面半径R2.0m以上
・NATMの標準的な掘削機械設備があること(機械設備スペースとして4.0m×15m程度以上)。
③技術提供可能地域
制限なし
④関係法令等
特になし
特になし
②現場条件
・作業スペースはトンネル断面半径R2.0m以上
・NATMの標準的な掘削機械設備があること(機械設備スペースとして4.0m×15m程度以上)。
③技術提供可能地域
制限なし
④関係法令等
特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 2件
- 他
- 0件
施工手順
