吹付け厚リアルタイム測定機器(ショットマーカー)
2024/05/27 更新-

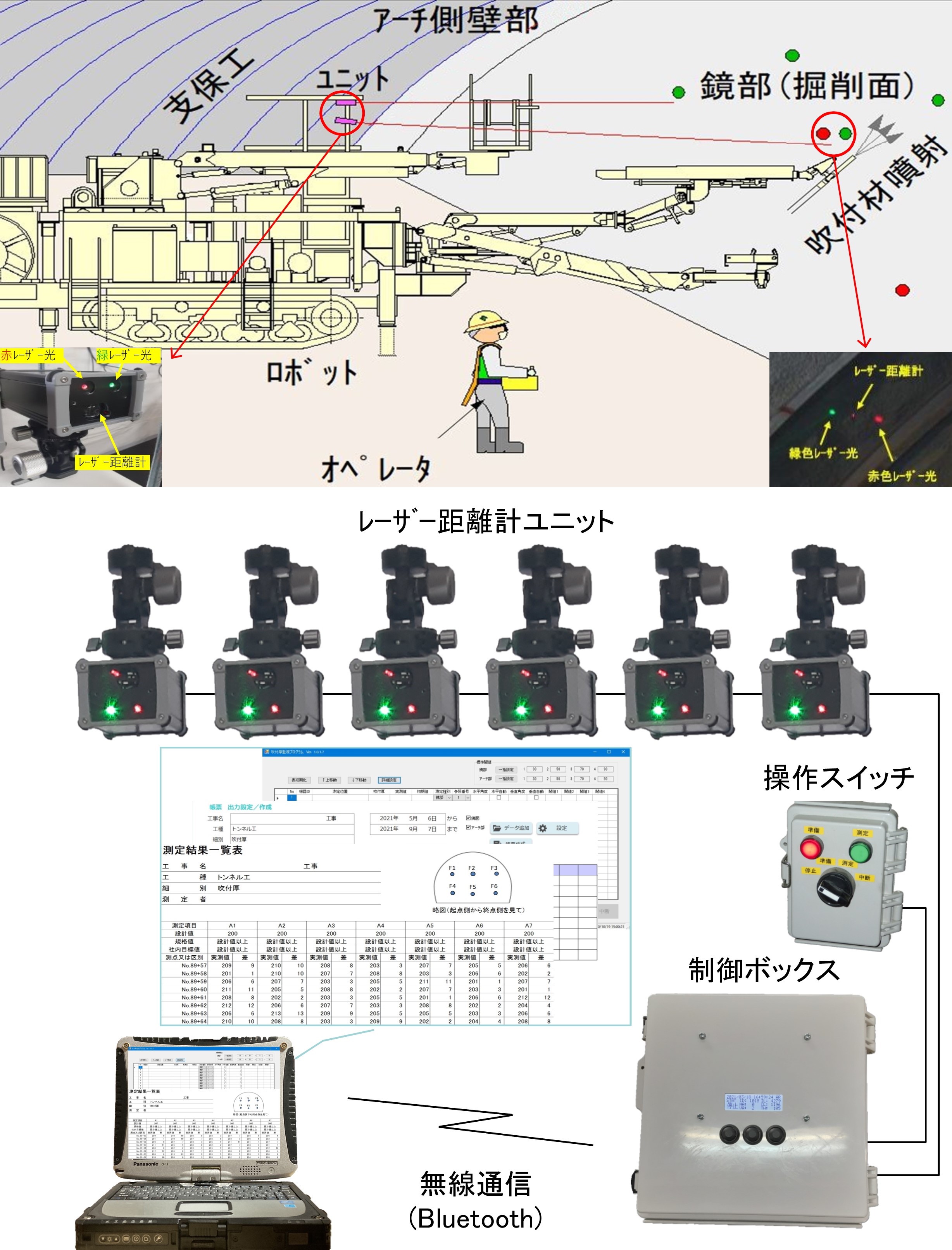

吹付け厚リアルタイム測定機器(ショットマーカー)構成図
-

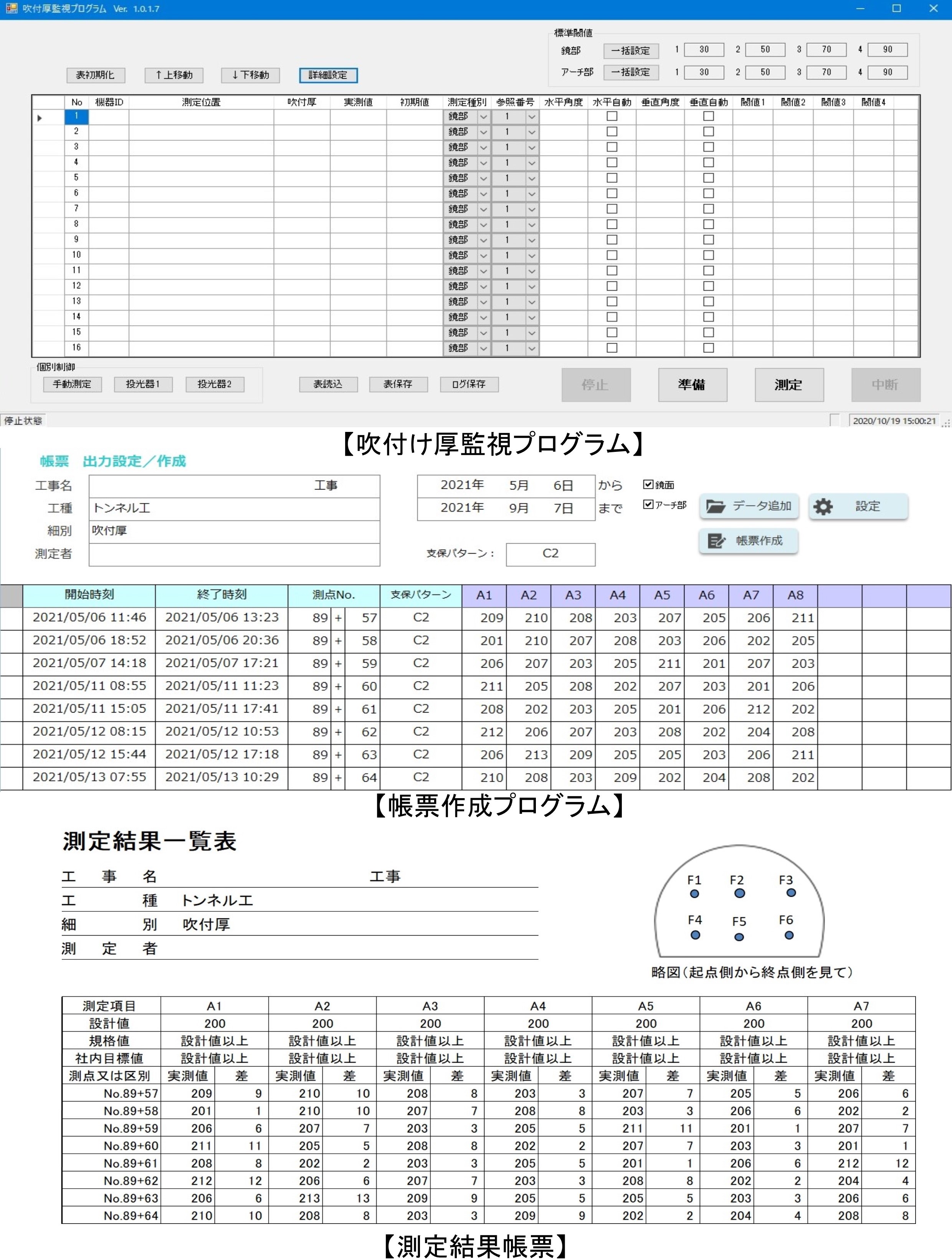

吹付け厚リアルタイム測定機器(ショットマーカー)帳票管理
NETIS登録番号：KT-230015-A
概要
山岳トンネル工事の吹付け工について、オペレーターが吹付け厚をリアルタイムで確認しながら吹付けできる技術である。
新規性
従来は、吹付前後でトータルステ－ションにより人力計測を行い、手動により吹付け厚を算出し、集計・帳票作成を行っていたものから、吹付中に吹付け厚をリアルタイムで自動連続計測を行い、吹付け厚をレーザ色で吹付面に表示し、専用ソフトにより吹付け厚の算出、集計、帳票作成を自動で行うものに変えた。
期待される効果
・自動連続計測へ変えたことにより、省力化となり経済性の向上とともに、吹付面近傍での作業が少なくなり、安全性の向上が図れる。
・吹付け厚計測機器を常設に変えたことにより、吹付け厚機器の設置や撤収の手間がなくなり、工程の短縮が図れる。
・吹付中連続計測に変えたことにより、オペレーターは吹付け厚を確認しながら作業ができるようになり、品質の向上が図れる。
・専用ソフトを用いたデータ管理へ変えたことにより、帳票作成が自動となり、施工性の向上が図れる。
・吹付け厚計測機器を常設に変えたことにより、吹付け厚機器の設置や撤収の手間がなくなり、工程の短縮が図れる。
・吹付中連続計測に変えたことにより、オペレーターは吹付け厚を確認しながら作業ができるようになり、品質の向上が図れる。
・専用ソフトを用いたデータ管理へ変えたことにより、帳票作成が自動となり、施工性の向上が図れる。
適用条件
①自然条件
雰囲気温度0℃～40℃ 湿度90%以下
②現場条件
吹付けマシンの運転席周囲にB250×L1600×H180以上の設置スペースがあること
③技術提供可能地域
技術提供地域については制限無し
④関連法令等
特になし
雰囲気温度0℃～40℃ 湿度90%以下
②現場条件
吹付けマシンの運転席周囲にB250×L1600×H180以上の設置スペースがあること
③技術提供可能地域
技術提供地域については制限無し
④関連法令等
特になし
