シーアールティージョイント
2025/08/21 更新-

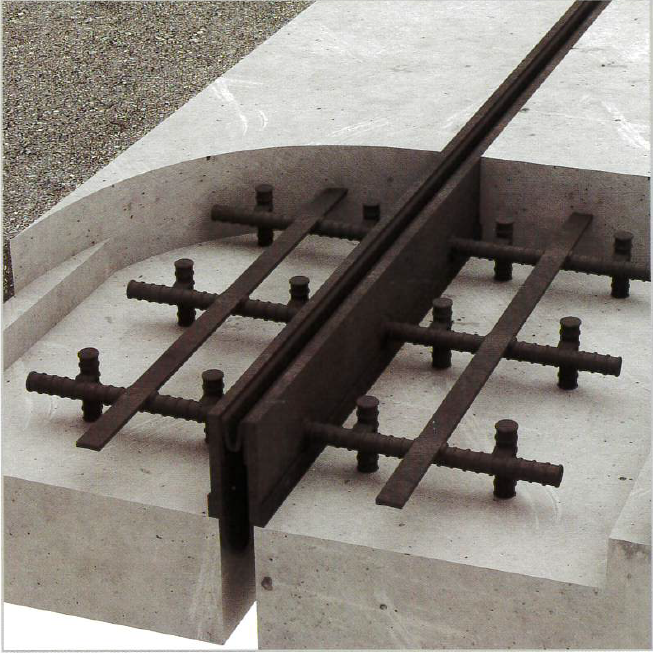

製品単体
-

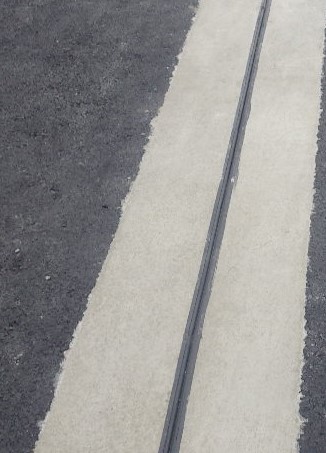

施工後イメージ
提供可能地域
北海道
東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| C・R・T-20 | 47.0 | +10／-10 | お問合せ | +10／-10 | お問合せ | 38.0 | 48.0 | P180 | ||
| C・R・T-30 | 47.0 | +15／-15 | お問合せ | +15／-15 | お問合せ | 43.0 | 58.0 | P180 | ||
| C・R・T-35 | 47.0 | +17.5／-17.5 | お問合せ | +17.5／-17.5 | お問合せ | 45.5 | 63.0 | P180 | ||
| C・R・T-50 | 47.0 | +25／-25 | お問合せ | +25／-25 | お問合せ | 53.0 | 78.0 | P180 | ||
| C・R・T-60 | 47.0 | +30／-30 | お問合せ | +30／-30 | お問合せ | 58.0 | 88.0 | P180 |
- 準拠している仕様
- NEXCO 首都高速道路 阪神高速道路 福岡北九州高速道路 名古屋高速道路 東北地方整備局 北海道開発局 石川県
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・本体は鋼板にCRゴムを装着させた構造。
・伸縮装置本体の剛性も高く、表面部は9ｍｍの鋼板2枚が出ている単純構造で露出面積も小さい。
- 耐久性
- ・本体はSS400を使用し、シンプルかつ強固で伸縮装置本体の耐久性は高い。
- 走行性
- ・遊間溝が狭く車両通過時にショックも受けにくい。表面に出ている部材が小さい為走行性（歩行性）は良い。
- 止水性
- ・一次止水はＣＲゴムを加硫接着させる。
・二次止水はゴムシートと鋼板部分を専用ボルトで取り付け止水性は保持。
・オプションの二次止水ゴムシートを装着させる事により万が一の桁下への漏水を防ぐ。
- 環境性（騒音）
- ・本体遊間が極小の為車両通過音は小さい。
- 施工性
- ・本体重量が軽く取り扱いが容易である。又単純構造の為、施工しやすい。
- 維持管理性
- ・伸縮装置本体が牽牛で後打ちコンクリートが破損するまで等の耐久性がある為、伸縮装置の取替回数は少なく済む。
- 推定耐用年数（参考値）
- 約30年相当（参考値）
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
