AFジョイント

型番	質量 （kg/1.8m）	伸縮量 常時性能 （mm）	伸縮量 橋軸方向 （mm）	伸縮量 橋軸直角方向 （mm）	地震許容移動量 橋軸方向 （mm）	標準遊間 中立温度時 （mm）	最大床版遊間 最低温度時 （mm）
AF50	19.0	50.0	+25／-25	+0／-0	+25／-25	50.0	75.0
AF70	23.0	70.0	+35／-35	+0／-0	+35／-65	85.0	120.0
AF100	24.0	100.0	+50／-50	+0／-0	+50／-50	100.0	150.0
AF160	32.0	160.0	+80／-80	+0／-0	+80／-90	120.0	200.0

設置区分

車道用 歩道用 縦目地

タイプ

荷重支持型 突合せ型 埋設型

装備

積雪地対応 二次止水 地覆止水 斜角対応

適用

コンクリート橋用 鋼橋用 鋼床版用

構造性

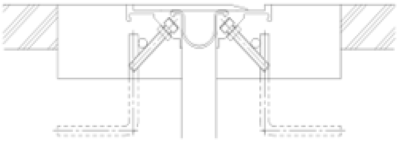

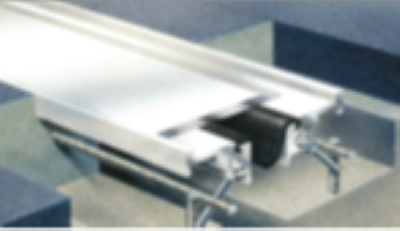

本体はアルミ製のテーパー付きスライドプレートと熱間押し出しアルミ型材から構成されている。
止水性は一本もののゴム樋かシール材で確保する。

耐久性

スライドプレート方式のため応力が分散される。
本体はアルミ合金を主部材に使用しており、腐蝕に強く耐久性に非常に優れる。　

走行性

スライドプレートの先端部をテーパー加工して、歩行者がつまづきにくいよう安全性に配慮した構造としている。

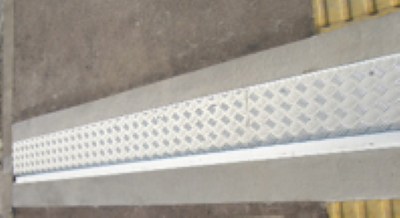

また表面はチェッカープレートへ変更する事が可能で、滑り止め対策にも対応している。

止水性

遊間部はゴム樋による止水か、製品を設置後に地覆部まで継ぎ目なくシールによる止水処理が行う。
表面のスライドプレートを外すことにより橋面上からのメンテナンスも容易に行える。

環境性（騒音）

歩道専用であり未検証

施工性

軽量で取り扱いが簡単なため、施工性は良好である。
定着用アンカーボルトの固定位置が自由に移動できる為、施工が容易である。

維持管理性

表層プレートのみの取替が可能。
必要はつり深さが浅く本体が軽量な為、補修は容易。

推定耐用年数（参考値）

歩道専用であり未検証

経済性（初期コスト）

お問い合わせください。

見積もり依頼

経済性（LCC）

お問い合わせください。

見積もり依頼
