スマートフォン活用3D計測ソリューション（Solution Linkage Survey）
2024/08/30 更新-

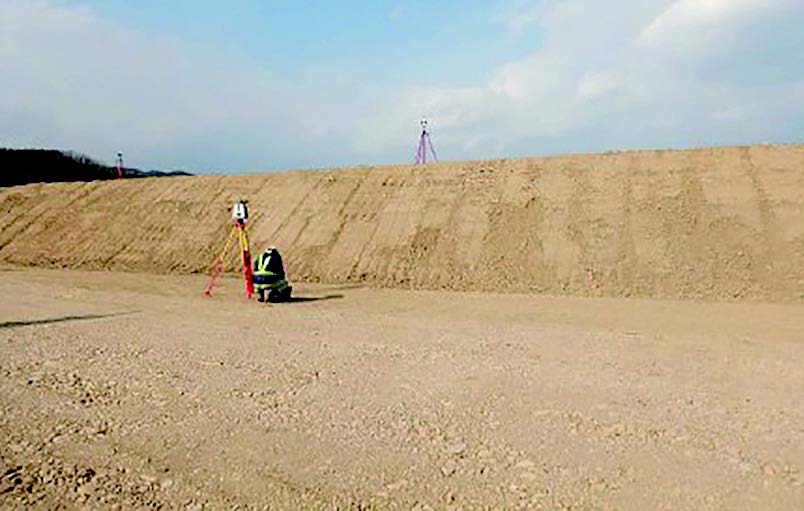

実験対象盛土
-
進捗情報を現場で確認
NETIS登録番号：KT-200112-VE
概要

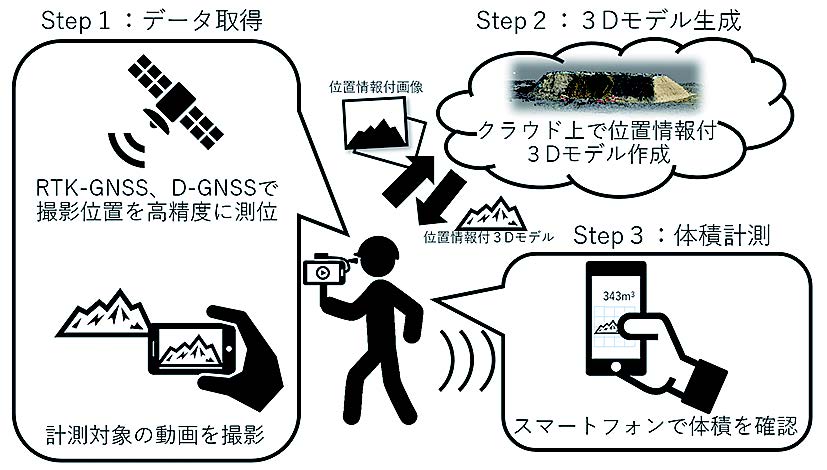

スマートフォンの動画撮影機能で取得した動画とGNSSアンテナから取得した位置情報をもとに複数の位置情報付画像を生成し、そこからクラウド上で3次元モデルを生成してスマートフォンに返し、スマートフォンのアプリケーション上で3次元モデルから盛土などの計測対象の土量を計測する技術。
新規性
土量計測を縦横断測量で得られた断面図を用いて平均断面法で行っていたものからスマートフォンで撮影した動画からクラウド上で3次元モデルを生成し、標高モデルを用いた点高法によりスマートフォンのアプリケーションを使って自動的に算出するものに変えた。
期待される効果（詳細）
・測量、計算がスマートフォン1台でできるので、1人で短時間で作業ができるようになり、工程の短縮と経済性の向上が図れる。
・計器測量、平均断面法の知識がなくとも作業ができるようになり施工性の向上が図れる。
・計器測量、平均断面法の知識がなくとも作業ができるようになり施工性の向上が図れる。
適用条件
① 自然条件
・スマートフォンが正常に動作する気温（5度～35度）・湿度（45%～85%）
・雨・雪が降っていないこと。
② 現場条件
・計測対象物を周囲から歩行しながら撮影できるスペースがあること（計測対象物の高さと同程度の距離から撮影できるスペースがあることが望ましい）。
・上空が開けていてGNSS衛星の電波を4機以上受信できること。
・インターネットへの接続が可能な通信環境があること。
③ 技術提供可能地域
・技術提供地域については制限無し。
④ 関係法令等
・特に無し。
・スマートフォンが正常に動作する気温（5度～35度）・湿度（45%～85%）
・雨・雪が降っていないこと。
② 現場条件
・計測対象物を周囲から歩行しながら撮影できるスペースがあること（計測対象物の高さと同程度の距離から撮影できるスペースがあることが望ましい）。
・上空が開けていてGNSS衛星の電波を4機以上受信できること。
・インターネットへの接続が可能な通信環境があること。
③ 技術提供可能地域
・技術提供地域については制限無し。
④ 関係法令等
・特に無し。
施工事例・施工実績
工事採用実績
- 国
- 60件
- 公
- 15件
- 他
- 20件
施工手順
会社情報
- 会社名
- （株）日立ソリューションズ
- TEL
- 03-5780-2111
- 企業情報
- 公式サイト
