セパレート側溝

2021/02/09 更新

上部ブロック

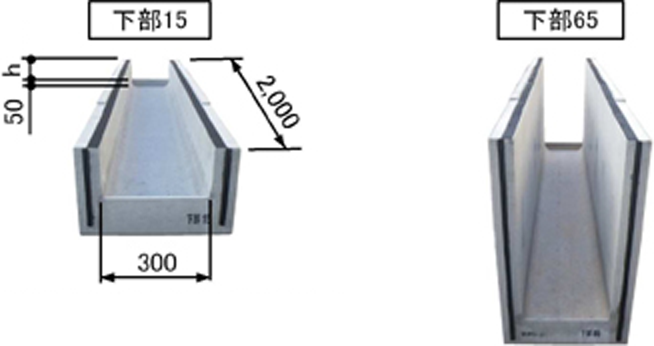

下部ブロック

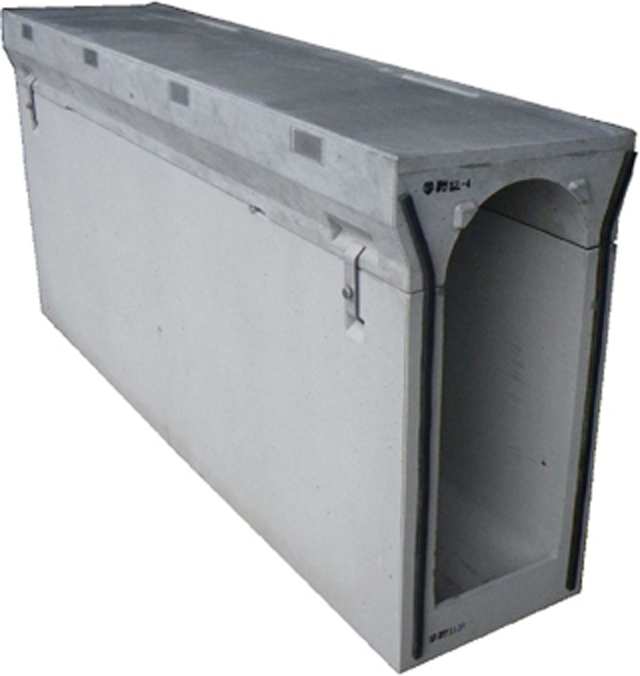

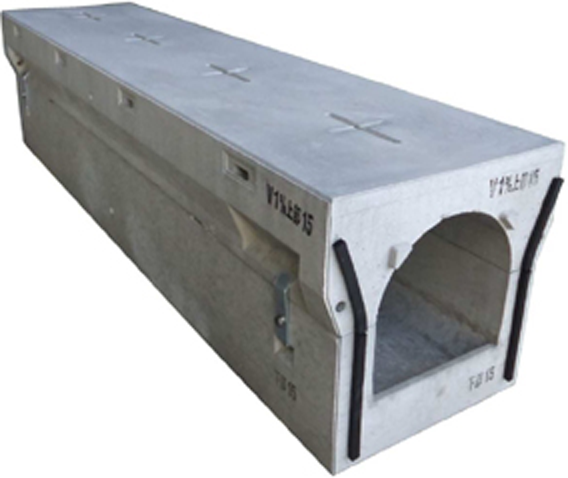

セパレート側溝30V1% 30×30

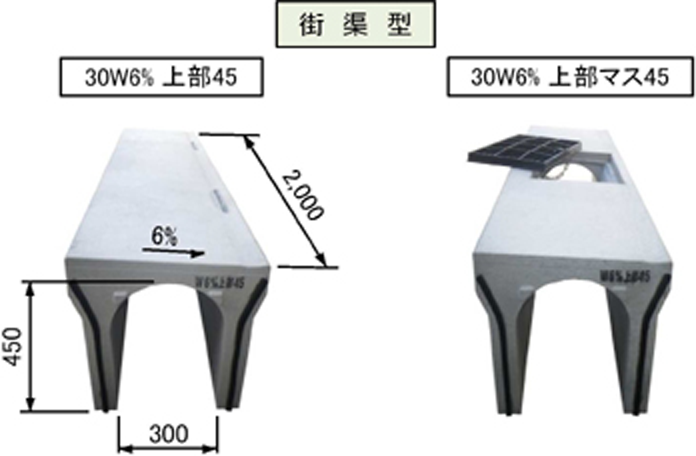

セパレート側溝30W6% 30×80

NETIS登録番号：KK-140006-A（旧登録）

概要

自由勾配を上下に分割し、コンクリートの打設、均し、仕上げ作業を省力化した技術

お問い合わせ

製品概要

新規性

・門型で底無しの自由勾配側溝を、上部の門型と下部のU型に分割した構造にした。
・高さの異なる2種類の上部ブロックと6種類の下部ブロックを組合せ、側溝深さ300mm～1100mmまで自在に設定できるようにした。
・蓋版をなくした。
・下部ブロック同士はバール等で押し寄せる工法、上部ブロック同士はボルトで引き寄せ連結する工法、下部ブロックと上部ブロックは専用のプレートをボルトで固定して連結する工法にした。
・上下ブロック間と隣合うブロック間に止水パッキンを設けた。
・天端勾配が6%で片勾配の街渠型と、天端勾配が6%で両勾配のV形にした。また、V形には1%勾配の製品も揃えた。

期待される効果

・上部の門型と下部のU型を組み合わせて使用するため、側溝深さが1,000mmの時でも上部ブロックが490㎏、下部ブロックが557㎏と製品単体としての重量が軽くなり扱いやすくなった。
・側溝深さが深い時は上部ブロックを背の高い上部45にすることで、従来の門型側溝と比較してインバートコンクリートの打設面、左官仕上げ面等を浅くできる（側溝深さが1000mmの時、打設面,左官仕上げ面が約550mm浅くできる）。そのため、インバートコンクリートに関連する作業の省力化がより一層図れる。
・インバートコンクリート投入面をフルオープンにでき、また左官仕上げ面も浅くできる（側溝深さが1000mmの時、左官仕上げ面が約550mm浅くできる）ため作業員が管内に入ることがなく作業環境の改善が図れる。
・蓋版がなく、下部ブロックと上部ブロックを専用のプレートでボルト固定して連結しているため、施工後のガタツキ騒音を解消し、割れ・欠けなどの外観不良も予防する。
・ブロック間の止水パッキンにより止水性が確保される。
